簡介

本頁說明如何建立單一銑刀刀把。

(blue star) 觀看頁面底部的影片： 點擊這裡


通過軸的交互系統，工具、組件、機床等的建立過程變得更加流暢。

  • 箭頭 - 反轉所選軸的方向

  • 字母 - 允許將所選軸重新定位到不同的方向

  • 原點 - 允許將軸系統重新定位到另一個原點。

(blue star) 觀看有關建立過程的影片。

Help - Symbols Creation with Interactive axes-20250218-061726.png

建立銑刀刀把

在主頁中選擇“夾持裝置/刀架”模組。

點擊 GO 按鈕

選擇要導入的文件

選擇要應用於實體的導入選項。

點擊“應用”

軸系統也可以通過激活從實體 CAD 文件導入 線架構導入 選項。

此功能對於通過從 Sandvik 或 Iscar 等資料庫導入 STEP 文件來建立刀把特別有用。 它允許恢復用於定位刀片的軸系統，如右圖中車刀所示。

點擊“建立”選項卡，然後點擊“刀架”菜單

點擊命令以建立軸系統

選擇刀具以定義軸系統的位置

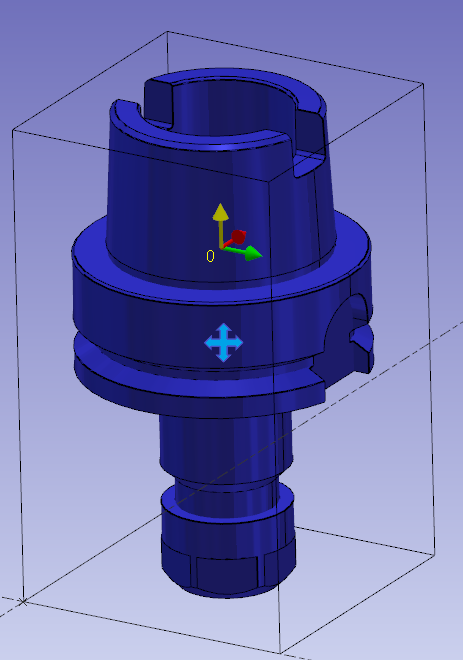

選擇將作為軸系統原點的曲面/點。

參考 0 的軸系統定義了將安裝在前一個元素上的點。

前一個元素可以是刀具支撐或另一個刀把組件。

有兩種方法可以新增軸系統：

使用 Ctrl + Shift 選擇輪廓。

或者，選擇刀把的曲面，如紅色箭頭所示。 選擇面時，請確保視圖已充分放大。

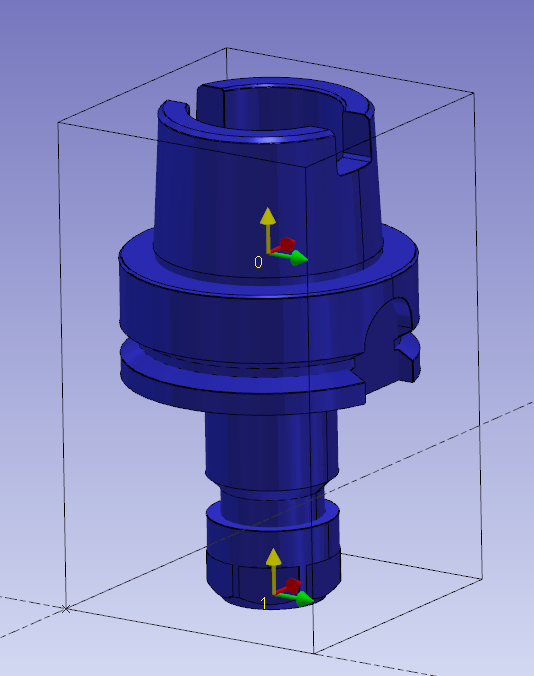

執行相同的命令以建立軸系統 1。它將是刀具或下一個元素的安裝位置。

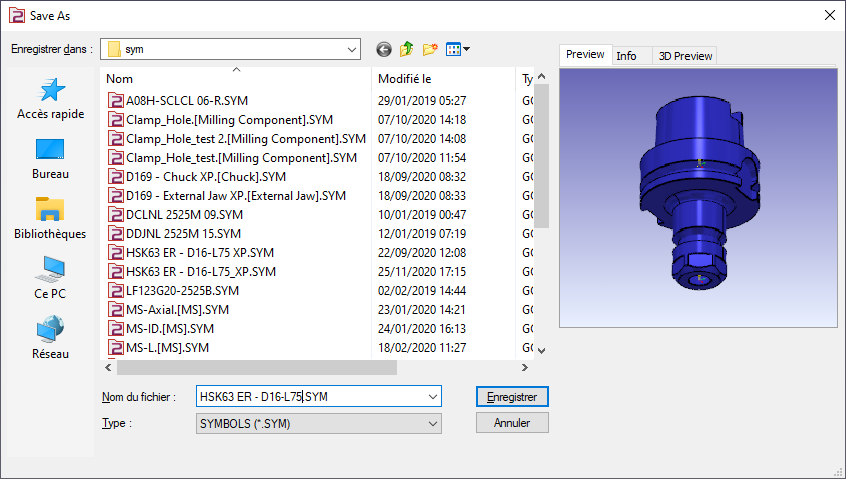

將文件保存在用戶的組件文件夾中，以便在 GO2cam 中使用。

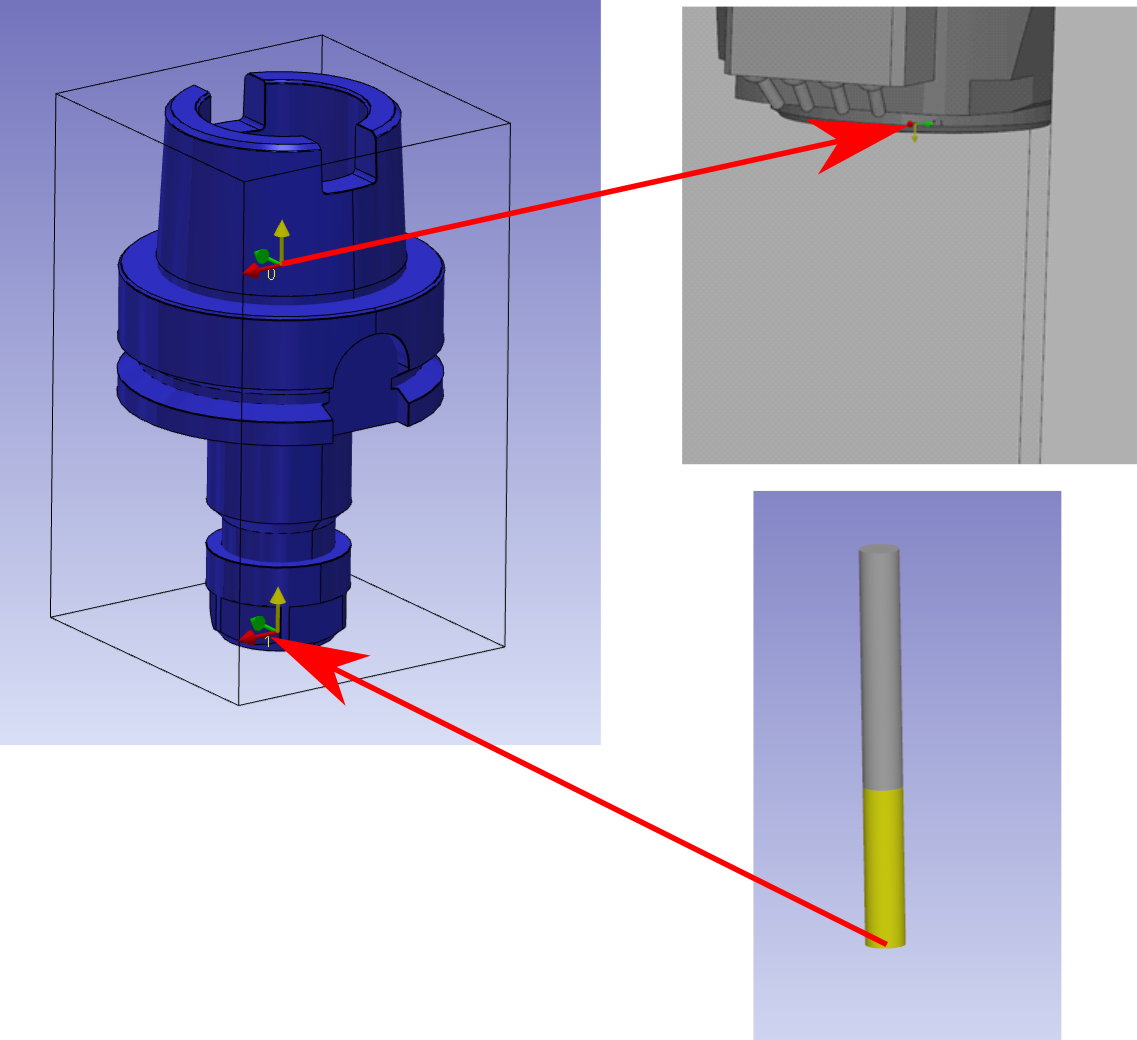

要點

  • 軸系統 0 是主軸上的安裝點。

  • 軸系統 1 是刀尖的安裝點。

  • 兩個軸系統的 Z 軸都朝向主軸。

(blue star) 觀看有關單一銑刀刀把的影片：

Single MIll Toolholder.png
