簡介
GO2cam 完全參數化,表示您可以:
-
輕鬆建立零件系列,
-
修改尺寸,
-
進行原型設計等等。
零件的設計方式對於零件是否可修改非常重要:如果修改元素,則會遵守平行度、同心度、切線約束,以便所有與其連結的元素也會被修改。
|
|
參數化草圖範例
本章的目的是讓您學習參數化設計的基礎知識。
我們將在此向您展示如何設計一系列簡單零件。

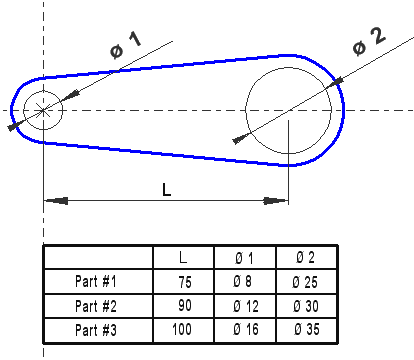

在以下範例中,3 個尺寸非常重要。
-
2 個孔的 中心之間的距離 ,稱為 L。
-
2 個孔的 2 個孔的 。
要設計參數化零件,所有幾何元素都必須彼此連結。
這些連結是機械約束,例如平行度、切線度、同心度等。
我們將在下文中逐步說明如何建立此零件以及稍後如何修改它。如果您願意,可以在 GO2cam 中複製它。
設計
進入 GO2cam 並且開始繪圖,為零件命名:例如 Part #1。
說明 |
圖像 |
步驟 1: Click Circle Creation, click on 預先定義圓 [1] command. 點擊 軸的交點 在對話框中輸入 4(半徑),然後 輸入 . |
|

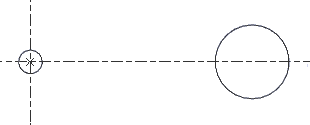

步驟 2: 預先定義圓 命令仍然有效。 通過其坐標建立中心: X=75, Y=0 . 輸入半徑值 12.5。 |
|

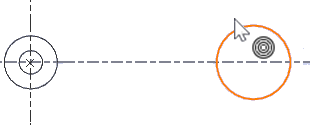

步驟 3: 預先定義圓 命令仍然有效。 點擊已建立的一個孔, 上下文游標 表示 同心度 ()。輸入 5 mm 作為偏移值。 對第二個孔重複相同的動作。 |
|

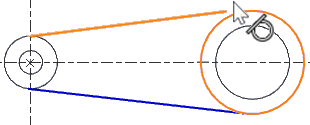

步驟 4: 點擊 線段 命令。 依次顯示您剛建立的 2 個外圓,上下文游標表示切線()。 重複這些動作 2 次以建立頂部和底部線段。 |
|

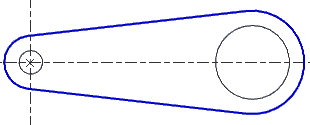

步驟 5: 點擊 繪圖 命令。 Pass the cursor on the 2 outside circles and click when the automatic GO2cam suggestion is correct. 零件已完成。 |
修改
零件完成後,使用 Ctrl+S 鍵保存作業,然後轉到 檔案,另存新檔 … 並為您的零件選擇另一個名稱(例如 Part #2 )。您現在可以修改零件了,沒有比這更簡單的了!
轉到 編輯 ,然後選擇 編輯元素 (快捷鍵為 Ctrl+H )。點擊您建立的第一個圓,您可以在對話框區域修改其特性。通過輸入 12 修改直徑。對第二個圓執行相同的操作,修改 X 位置(對於 L 值)和直徑。第二個零件完成了!
您可以對第三個零件重複相同的動作。
如果零件的設計方式與我們教您的方式不同,則可以進行修改,但整個形狀不會移動,也不會遵守零件的拓撲結構。
