簡介

此方法可以計算 所有島嶼 在一個 給定的高度 通過採取 素材作爲挖槽 .

乍看之下，得到的結果可以通過一個截面，但事實並非如此：計算考慮了 給定高度 以上的所有材料。因此，它可以管理 倒勾形狀 並且由於它是從素材計算出來的，因此它也可以管理 多面加工 .

特性：

1. 底部半徑：

與任何其他類型的輪廓一樣，如果挖槽底部有一個半徑，則創建的輪廓會從半徑值偏移。

一個符號指出了底部存在一個半徑，並且該值顯示在標籤中。

底部半徑可能僅用作視覺特徵，而沒有任何機械功能。 要將其從加工中排除， 實體讀取 選項必須設置為 否 在每個循環的 選項 頁面中。 如果設置為 是 ，則循環將在保持 選項 頁面中指定的波峰值的情況下加工半徑。

2. 素材是挖槽：

刀具的切入將始終在材料的外部。 輪廓線創建的是島嶼，換句話說， 未加工的材料 .

3. 選擇高度：

可以執行多個輪廓計算，因為每個計算都會根據所選的計算高度而變化。

建議：

此類型的輪廓專用於 面銑 和 輪廓粗加工 操作。

加工封閉的挖槽或任何內部形狀將不會有效。

方法

  1. 右鍵單擊以選擇輪廓

  2. 單擊一個面以給出刀具的方向。

  3. 給出計算高度（底部 Z）

範例

輪廓粗加工

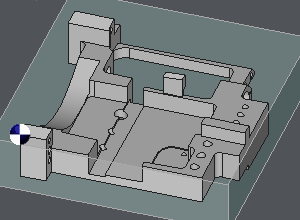

單擊此零件上的任何平面。

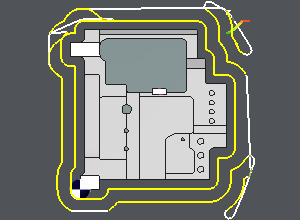

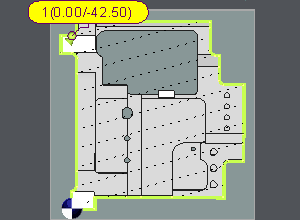

為了確保獲得整個零件輪廓並編寫輪廓粗加工程序，請選擇 最低 Z .

計算的是加工過程中避免的材料，素材是挖槽。

面粗銑

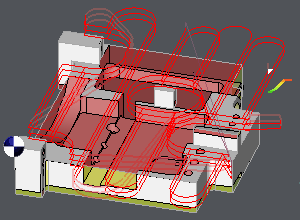

在這種情況下，僅執行從 Z0 到 Z-15 的粗加工操作。

選擇一個平面，並且 Z 值可以通過直接輸入或通過參考實體邊緣來定義。 所有要避免的島嶼都會自動計算並定位在 Z0。

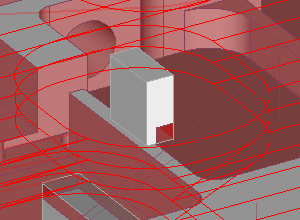

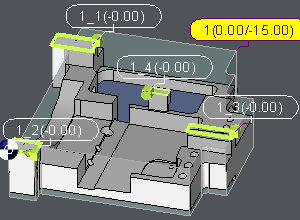

如第三張圖所示，島嶼編號 4 具有倒勾形狀。 輪廓經過精確生成，以適應此幾何形狀。
