簡介

這代表標準方法。通過選擇一個 平面 ，相應的 挖槽 會自動建立，並自動識別 島嶼 。底部高度對應於實體面的高度，而起始高度由素材決定。

特性

1. 底部半徑 :

與任何其他類型的輪廓一樣，如果挖槽底部有一個半徑，則建立的輪廓會從半徑值偏移。

符號指出底部存在半徑，並且該值顯示在標籤中。

底部半徑可能僅用作視覺特徵，而沒有任何機械功能。要將其從加工中排除， 在實體上讀取 選項必須在每個循環的 選項 頁面中設置為 否 。如果設置為 是 ，則循環將加工半徑，同時保持在 否 頁面中指定的波峰值。

2. 開放式挖槽 :

此輪廓可識別側面是打開還是關閉。

顏色慣例是：

  • 淺綠色：封閉元素

  • 深紅色：開放元素

循環將考慮這些資訊，並根據策略頁面中給出的值進行過切。

3. 島嶼 :

它們會在正確的高度自動建立。

建議：

這種輪廓類型必須在 「真實」挖槽 的情況下使用，與其他對於面銑和開放區域非常有效的輪廓相反。

這不是加工具有多個 Z 層和子挖槽的挖槽的最佳方式，但是當有 許多島嶼 要避免時，它非常有效。

方法

  1. 右鍵單擊以選擇底面

  2. 單擊一個面

  3. 可能修改高度

範例

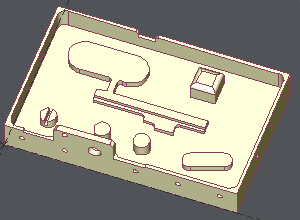

在不同高度有多個島嶼的挖槽

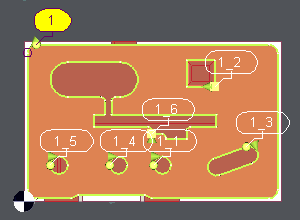

通過單擊底面，會建立輪廓 1，並識別出 6 個島嶼。

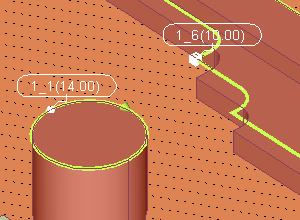

島嶼的高度會自動在實體上讀取。

如第三張圖片所示，如果一個島嶼有兩個不同的高度，則會採用最高的高度，以便為精加工留下一些材料。

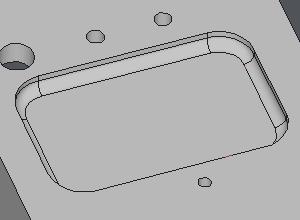

底部有半徑的挖槽

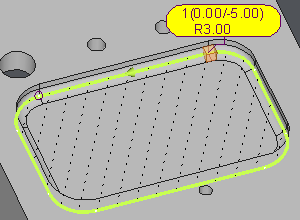

在右側，可以觀察到指示底部半徑的符號，其對應的值顯示在標籤上。

輪廓從底面偏移，偏移量為半徑值。
