此命令允許隨時測量和修改元素，並獲取有關任何類型元素的資訊。

有四種使用模式可用：

	手動測量
	在實體上測量
	在輪廓上測量
	PMI 分析

這些模式是上下文相關的：如果零件中沒有實體，則動態測量不會出現在命令中。但是，如果存在一個或多個實體，則動態測量是該命令的預設模式。

手動測量

手動測量提供 兩種資訊類型 :

兩個元素之間的測量
有關元素特性的資訊

兩個元素之間的測量

可以在以下位置完成： 線框幾何圖形、實體角、加工毛坯、刀具路徑 .

根據在對話框區域中完成的選擇，螢幕上和資訊視窗中會顯示多個測量值：

兩個元素之間的直接距離 (D)
在軸 X、Y 和 Z 上的距離
以當前平面表示的定位角度

從 DXF 文件獲取的 2D 幾何圖形的測量：

在實體上，您可以獲取測量實體無法找到的值：在這裡，孔中心相對於黃色面的位置，在 X 軸上為 76 毫米。為此，請按一下孔的中心，然後按一下實體角。

有關元素特性的資訊

為此，在按一下螢幕上的元素後，按一下對話框區域中的「元素特性」按鈕。根據所選元素的類型，獲得的資訊會有所不同。例如，對於線性幾何元素（線段、線），GO2cam 會顯示在 XY 平面中的定位角度和線段的長度。

可以在以下位置顯示這些值 笛卡爾模式 或在 極座標模式 ：在背景螢幕中右鍵單擊以顯示彈出式選單，然後選擇極座標測量。

在實體上測量

動態測量有三個目的：

測量實體面上的距離和角度
修改測量值（根據實體拓撲）
給測量值公差

測量實體面上的距離和角度

此操作適用於實體和加工毛坯。這允許按一下面並訪問大量測量模式。

也可以選擇符號。因此，您可以測量毛坯或零件與虎鉗或夾具之間的距離，例如！

對於 在實體上測量 模式，選項清單現在顯示在組合框中，其中包含自解釋圖和操作所需的點擊次數。

在下面找到一些範例：

距離面/最遠 能夠知道按一下的面與最遠的面之間的距離，
距離面/最近 例如，能夠計算牆的厚度，
距離腔體 計算從一側到另一側的口袋寬度，
其他模式允許在 2 個面之間進行計算。

也可以通過在選擇控制命令後右鍵單擊背景來訪問這些選項。

顯示： 紫色箭頭 顯示以指示所選面。選擇毛坯後，箭頭顯示為灰色。然後可以在實體零件和毛坯之間進行測量，例如，以確定要移除的材料量。

拓撲資訊

此模式實際上不是測量，而是能夠獲取 有關實體面的資訊。

將游標移到一個面上，它將顯示其類型（平面、圓柱體）、方向（垂直、水平、錐度……）以及有時一個值（半徑、角度……）。

此命令可以在設計環境和加工選單中使用，用於選擇幾何圖形或工具。例如，提供的資訊可以幫助選擇合適的工具。

拓撲資訊表：

面類型	顯示的資訊
平面	垂直、水平、錐度、倒勾
圓柱體/面	半徑
孔	半徑 + 角度（如果為圓錐形）
圓錐	角度、最大半徑和最小半徑
圓環	半徑
Bspline / 等值面	最小曲率半徑

使用

當您選擇測量模式並點擊曲面時，該值會顯示在螢幕上。如果出現「鉛筆」符號，請點擊它以進入 快速編輯 選單，可以在其中修改該值。

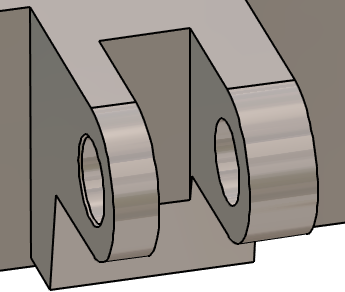

U型夾兩臂之間的測量值為 40 毫米。

使用的測量模式是「腔體距離」，單擊一次，但也可以是「面之間距離」。

點擊尺寸會打開 RapidEdit 框進行修改。

Then enter 32 mm. The button on the right shows a single arrow. It means that the modification is applied in one direction, according to the face clicked.

(或在「面之間測量」的情況下，點擊的第一個面)。

通過點擊按鈕，會顯示一個雙箭頭，並且修改是對稱應用的。

觀看影片，了解如何使用控制命令修改值：

Use of Control command to modify solid geometry-20240814-104149.png

Features

這些選項是上下文相關的，它們會根據測量模式和選定的元素而出現：
一側/兩側：如上所述，在一個方向或對稱地應用修改。
選擇相似面：此選項使您可以將當前元素的動作重複到所有相同的元素！如果修改了孔或凹槽，或者在車削中分配了公差，則可以使用此命令將相同的更改應用於所有相似的幾何圖形。
鏈接圓角：此選項提供了修改圓角半徑並修改所有切線圓角的可能性。
元素：在使用「拓撲資訊」模式時，某些元素會直接被識別為其類型而非幾何圖形，例如車削中的孔和鍵槽
