將 2D 繪圖的視圖和細節定位在 3D 中。

您可以在頁面底部觀看影片： 點擊這裡

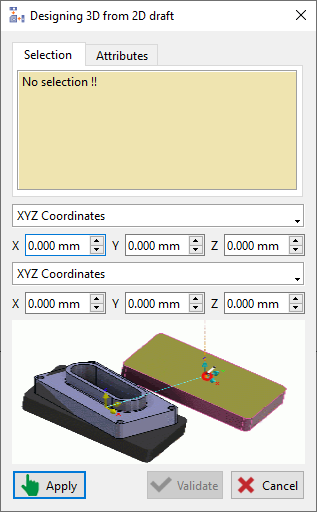

1. 存取「從 2D 設計 3D」命令：

• 導覽至「線框」模組。

• 在「清理」區段中找到並選擇「從 2D 設計 3D」命令。

2. 選擇並定位右視圖：

• 選擇： 用選取框包含工件的右視圖。

• 確認選擇： 在選定區域內點擊滑鼠右鍵，然後選擇「確認選擇」。

3. 定義附著點： 在右視圖上選擇一個特定點作為附著點。

   • 在此範例中：選擇右視圖的左下角。

4. 確定附著線：

   • 選擇頂視圖右側的垂直線。

   • Define the line by selecting its starting point (bottom 1 ) and ending point (top 2 ).

4. 驗證或調整：

• 驗證已對齊右視圖的預覽。

• 根據需要使用提供的軸系來旋轉或平移視圖。

• 點擊「驗證」以確認位置並建立關聯平面。

5. 定位其餘視圖：

• 對 2D 繪圖中的每個剩餘視圖重複步驟 2 到 4。

您可以觀看關於從 2D 設計 3D 的完整流程的影片：
