簡報
|
對於某些機台，錐度的編程僅可在 4 軸加工中進行。在此情況下，您首先使用此指令建立錐度。之後，使用「4 軸幾何圖形」指令自動產生加工所需的頂部和底部輪廓，以及任何所需的 Z 高度。 |
此功能有兩個不同的用途（因此有兩個不同的名稱）：
-
在 EDM 中，建立線框幾何圖形，這將是另一個幾何輪廓，可在 4 軸模式下進行 加工 .
-
在 銑削 ，根據錐度建立建立實體，準備好使用 形狀循環進行加工 .
如何使用此功能

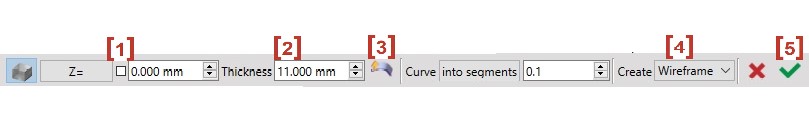

1. 單擊定義錐度的輪廓。
2. Type in the altitude [1] used when creating the taper.
3. Type in the thickness [2] of the part.
4. Choose the direction [3] of the part relative to the altitude chosen.
5. Click on the last button [4] 選擇 實體建立 或 線框建立 .
結果會根據您填寫的參數預先視覺化。
6. Click on the green tick [5] when the result shown is the one you want.
範例：
您想要使用 4 軸循環加工此形狀。填寫參數並檢查預視圖（這裡為橙色）是否正確。
|
|
單擊綠色勾號，幾何圖形即建立完成，準備好進行加工。
|
|
