简介

本页介绍如何为铣床创建具有一个活动钳口的虎钳。

(blue star) 观看页面底部的视频: 点击这里


通过交互式轴系统,工具、符号、机床等的创建过程变得更加流畅。

  • 箭头 - 反转所选轴的方向

  • 字母 - 允许将所选轴重新定位到不同的方向

  • 原点 - 允许将轴系统重新定位到另一个原点。

(blue star) 观看有关流程创建的视频。

Help  - Symbols Creation with Interactive axes-20250218-061726.png

虎钳的创建

在主页中选择“夹持装置/刀架”模块。


点击 GO 按钮

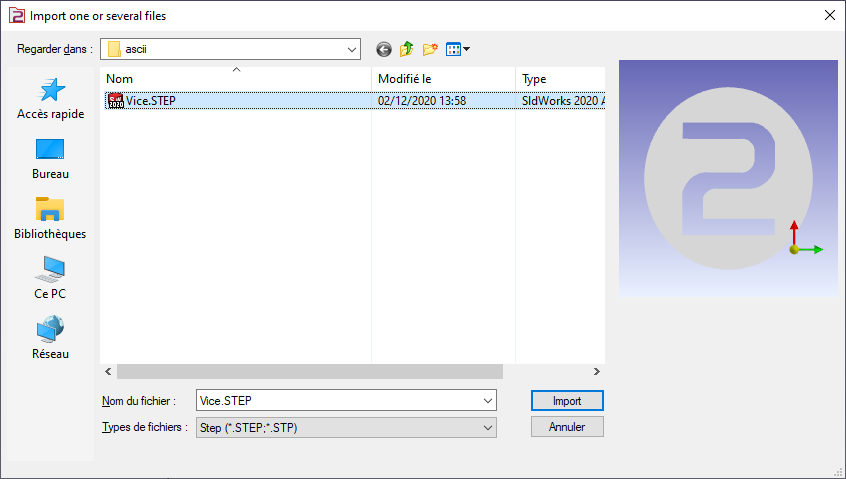

选择要导入的文件

选择要应用于实体的导入选项。

点击“应用”

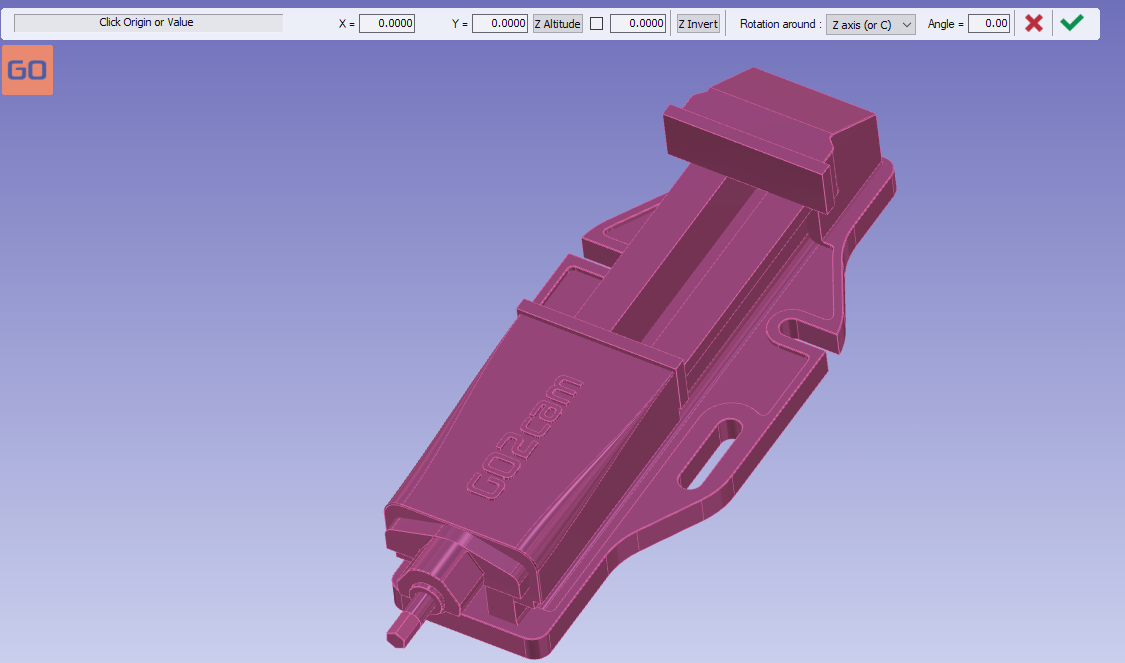

点击平面以确定虎钳的方向。

点击面将具有 Z 轴作为法向矢量。

可以直接验证原点,而无需再进行任何操作。

点击“创建”选项卡,然后点击“虎钳和夹具”菜单

点击命令以创建轴系统

选择刀具以定义轴系统的位置

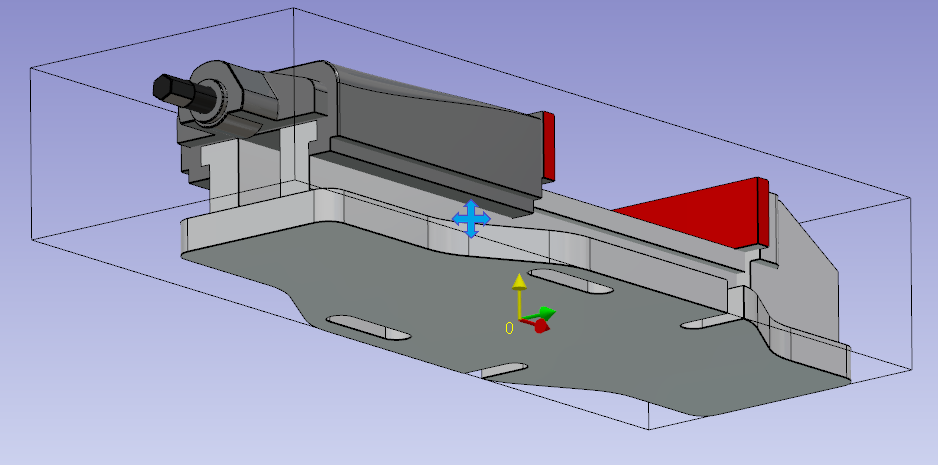

定义轴系统 0。

轴系统将与工作装配件支撑的轴系统相匹配,虎钳将安装在该支撑上。

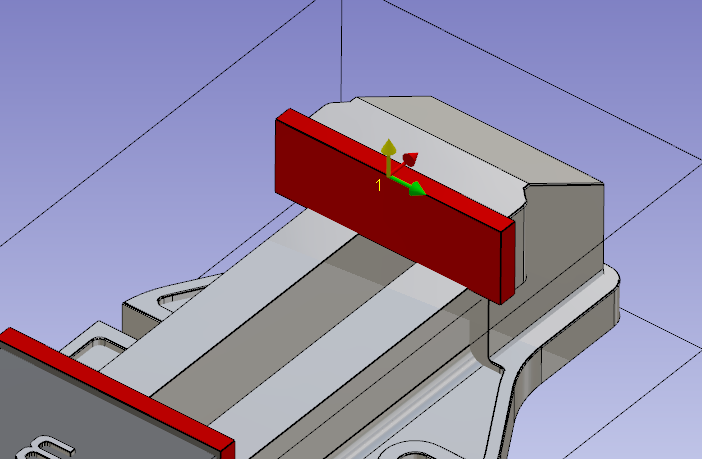

执行相同的命令以创建轴系统 1。

轴系统 1 将是您在设置虎钳在零件上的位置时可以驱动的点。

点击组件矢量工具。

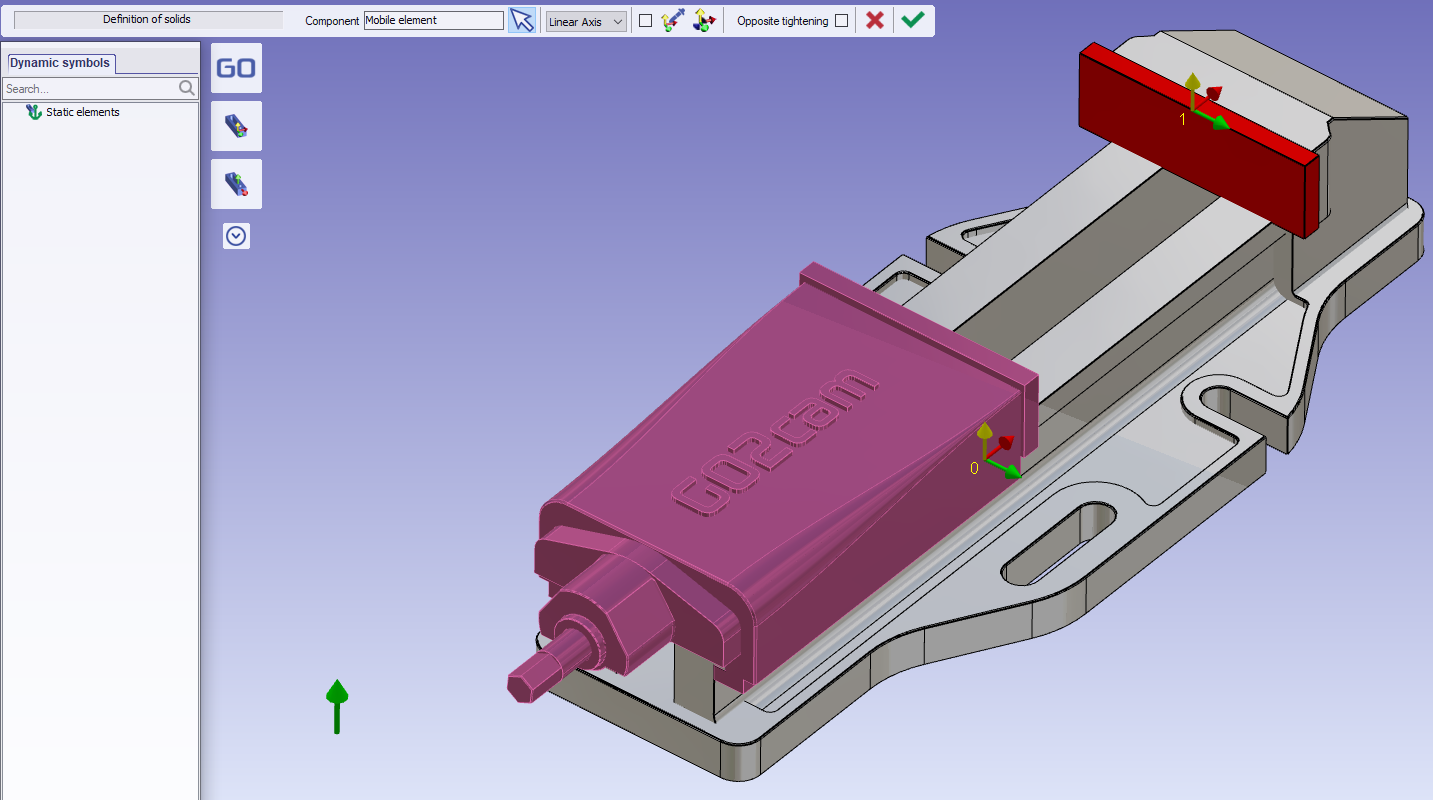

请选择移动元素。

所有未在移动元素中选择的几何图形都将被视为固定元素。

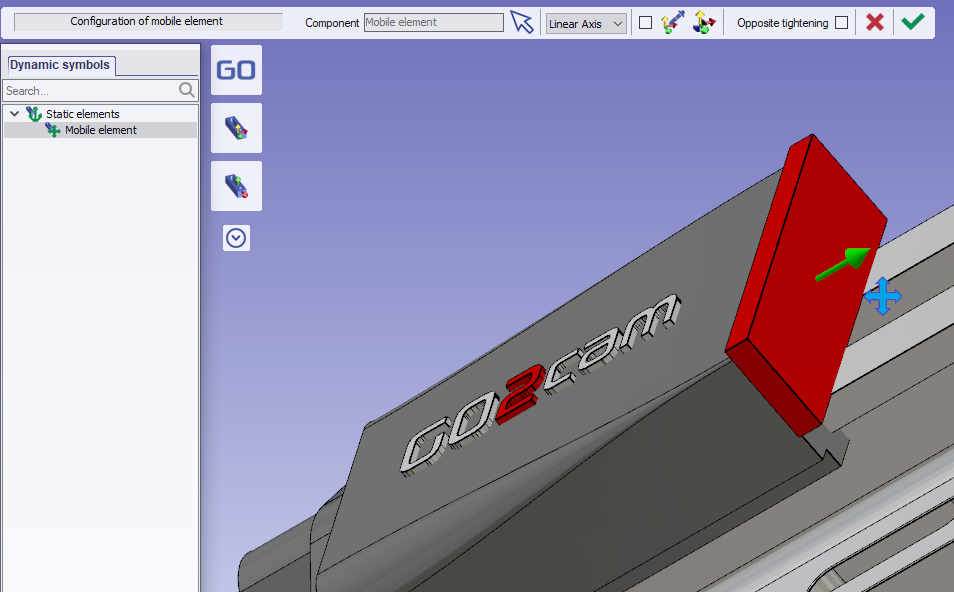

点击该工具以创建移动方向

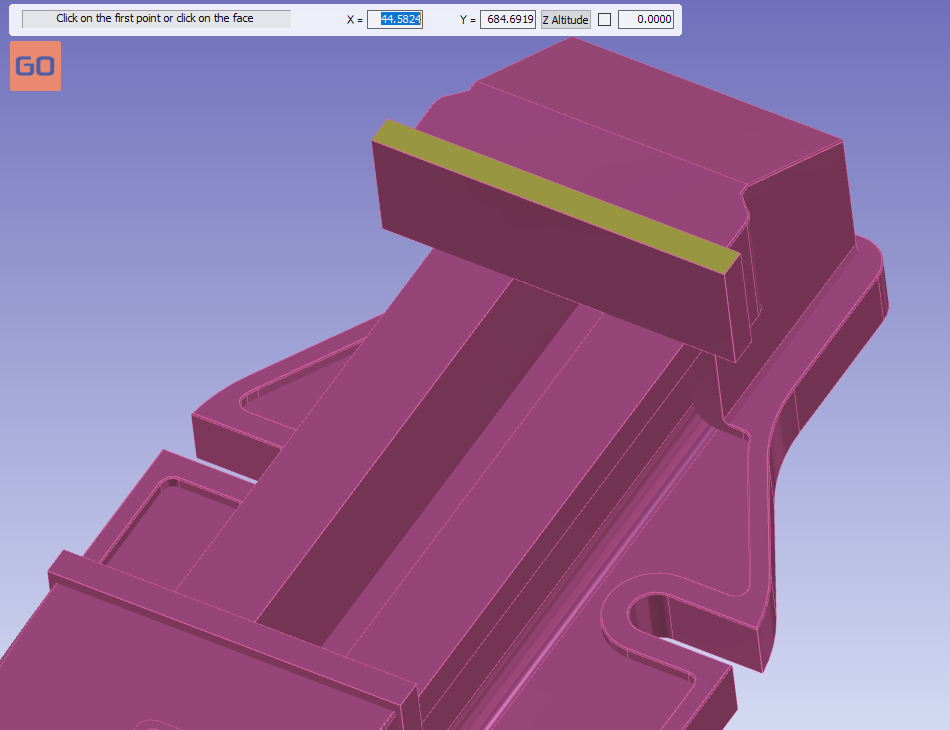

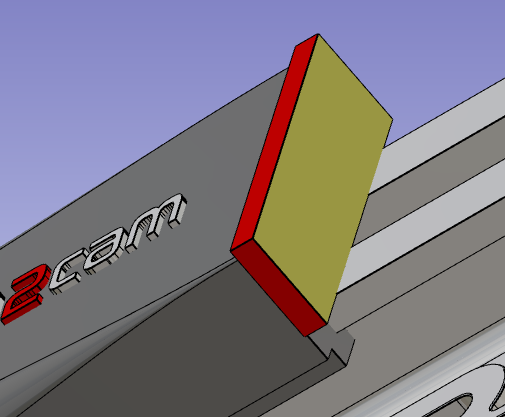

点击活动钳口的表面

验证移动元素的创建

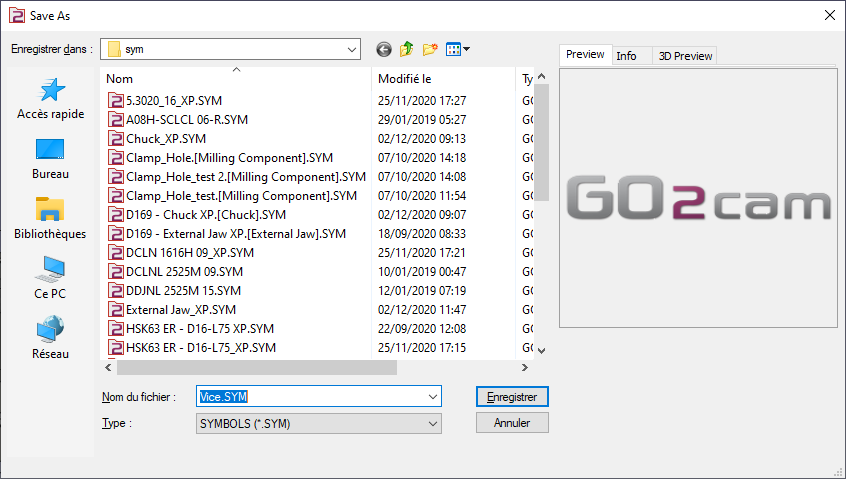

将文件保存在用户的符号文件夹中,以便在 GO2cam 中使用。

关键点

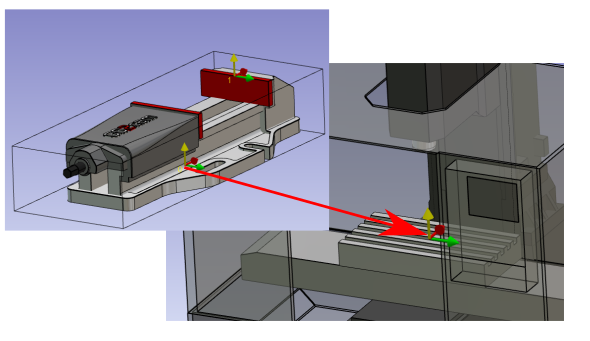

  • 轴系统 0 将安装在机床的工作装配件支撑上。

  • 轴系统 1 将用于在毛坯上定位虎钳。

可以定义多个轴系统以在毛坯上定位虎钳。要实现此目的,请添加其他轴系统。

(blue star) 观看有关单虎钳的视频:

Vice with a Single Mobile Jaw.png
