此命令允许选择夹紧元件并将其放置在当前工件上。夹紧元件可以是虎钳、夹具和任何支撑组件。

要导入虎钳并将其定位，请按照以下步骤操作：

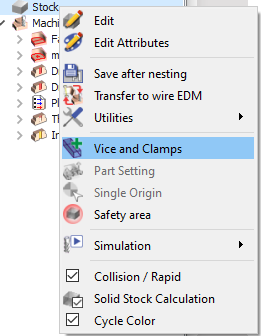

在加工树中， 在“毛坯”行上单击鼠标右键 并 选择“夹具和卡盘”。

从列表中选择虎钳并验证。

您可以从多个库中选择元件：

• 用户库：保存用户创建的元件的目录。

• 最近：您最近使用的组件列表。

• 其他列表（此处为 5TH AXIS、Erowa、Jergens）可以从我们的云系统下载。单击“下载”按钮并选择要安装到计算机中的库。

根据需要调整原点的位置，并 点击 点击“绿色勾号”进行验证。

如果需要旋转或平移虎钳以固定工件，您可以进一步调整虎钳。

您可以使用 X、Y、Z 轴或在相应的字段中插入值来平移虎钳。

单击“绿色勾号”进行验证。

此处选择位置 1。零件太大，卡爪超出其空间。

我们切换到位置 2，我们可以看到它好多了。

请注意，Z 方向的位置是由虎钳创建期间定义的轴系直接给出的。

此视频演示了如何创建带有多个紧固件的虎钳以及如何在实体上使用它。

您必须将 虎钳 关联到 零件 设置 “顶面”和“背面”。

将虎钳关联到顶面：

右键单击“顶面”并编辑

单击“与设置关联的符号”并选择虎钳。

单击 两次 “绿色勾号”以确认选择并验证。

单击“更新”和“合计”。

将平面从“参考”更改为“背面”。

重复步骤以导入虎钳并将其与工件的背面对齐。

将虎钳关联到背面：

右键单击“背面”并编辑

单击“ 与设置关联的符号 ”并选择虎钳。

单击 两次 “绿色勾号”以确认选择并验证。

单击“更新”和“合计”。

您可以观看有关顶面和背面虎钳设置的视频：
