创建机械加工余量

1. 定义轮廓或单击所选元素。



2. 模式： 如果要定义整个轮廓的余量，请选择 轮廓。 如果要定义特定元素的余量，请选择 元素 .

3. 根据轮廓的方向选择要保留的毛坯侧（ 右侧 或 左侧 ).

4. 在名为 厚度 .

5. Click on [2] 选择 的字段中填写第一个元素的局部毛坯值 元素（以较粗的线条显示）并在其上定义毛坯。

6. Define each element the same way (you can also go back with [1] ).
   If the element is an arc, you can choose between conic, isometric or not forced radius.

7. 按 Esc 键 键进行验证或选择 其他轮廓 如果要定义零件上要保留的其他毛坯。

8. If the machining was defined before the local stock, 单击 重新执行 重新计算添加了毛坯的循环。

特殊情况

• 该 初始化 键允许删除在轮廓上定义的所有局部毛坯。

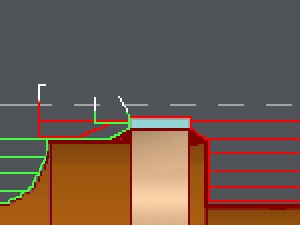

• 该 橡皮擦 键允许您“避免”某个元素。例如，在您不想粗加工的沟槽情况下使用它（如下面的图像所示，其中删除的元素用红色叉号显示）。

• 如果选择

元素 选项，则不能在圆弧上定义余量。这只有在轮廓的情况下才有可能。
