简介

此页面的目标是解释如何创建一个车削刀片刀架。

(blue star) 您可以在页面底部观看视频: 点击此处


通过交互式轴系统,刀具、组件、机床等的创建过程变得更加流畅。

  • 箭头 - 反转选定轴的方向

  • 字母 - 允许将选定轴重新定位到不同的方向

  • 原点 - 允许将轴系重新定位到另一个原点。

Help  - Symbols Creation with Interactive axes-20250218-061726.png

车削刀片刀架的创建

说明针对的是左侧刀片刀架。创建右侧刀片刀架的步骤相同。您可以在此页面的“右侧和左侧刀片刀架的区别”中找到两者的示例。

在主页中选择“夹紧/刀架”模块。

点击GO按钮

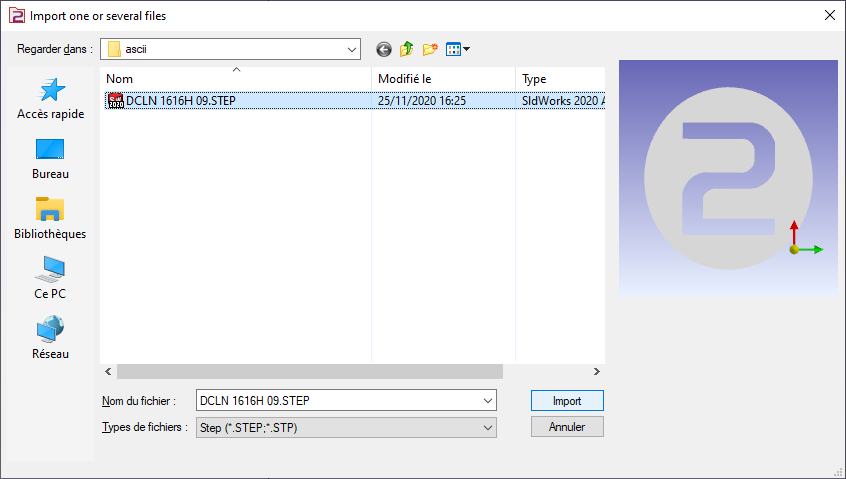

选择要导入的文件

选择要应用于实体的导入选项。

点击“应用”

注意:您还可以通过激活“线框导入”选项从实体CAD文件中导入轴系。

这对于通过导入来自山特维克、伊斯卡数据库等的STEP文件来创建刀架非常有用。例如,它可以恢复用于刀片位置的轴系,如右侧图像中车削刀具所示。

点击“创建”选项卡,然后点击“刀架”菜单

点击创建轴系的命令

选择刀具以定义轴系的位置

选择面以确定Z轴和X轴的方向,并指向定义轴系。

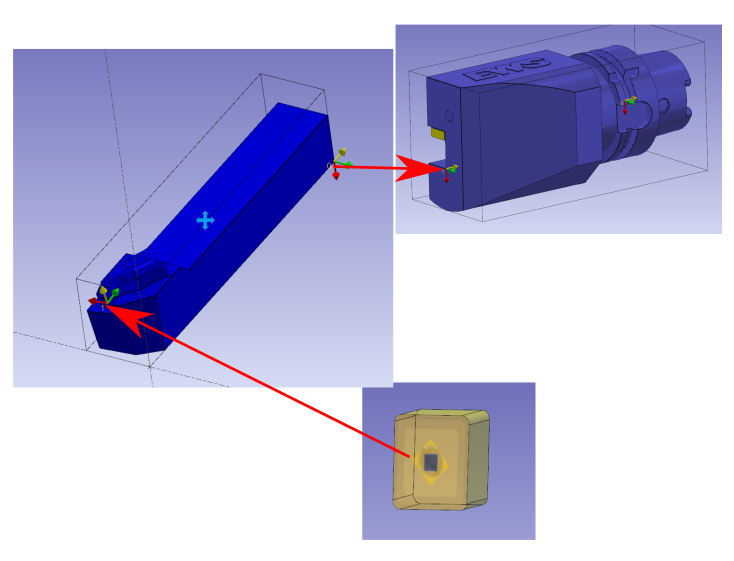

参考的轴系0定义了将安装在先前元素上的点。

点击轴创建图标并将其定位,然后选中“更改方向”命令以更改Z方向。

先前的元素可以是主轴或另一个刀架组件。

执行相同的命令来创建轴系1。这将是刀片的安装位置。

注意选择正确的Z轴、X轴和刀片中心。

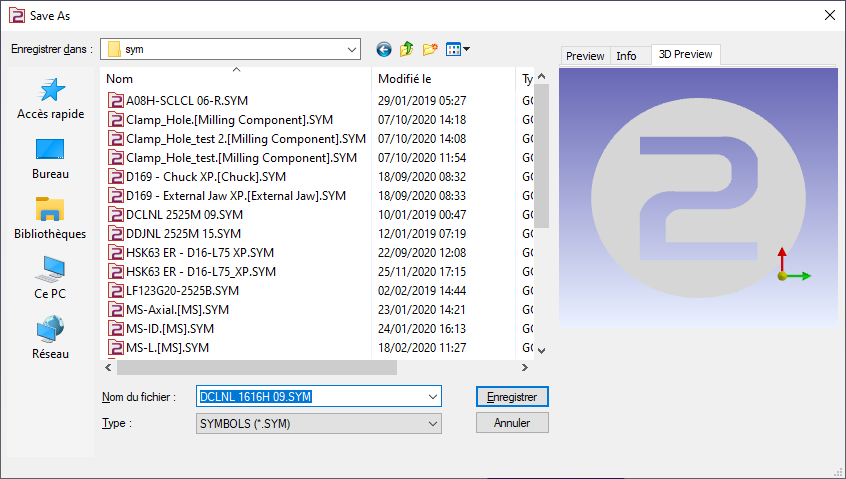

将文件保存在您的组件文件夹中,以便在GO2cam中使用它。

关于用于精加工主轴的刀片刀架的信息

  • 如果您必须为精加工主轴创建一个刀片刀架,请将其定义为主轴的刀片刀架。

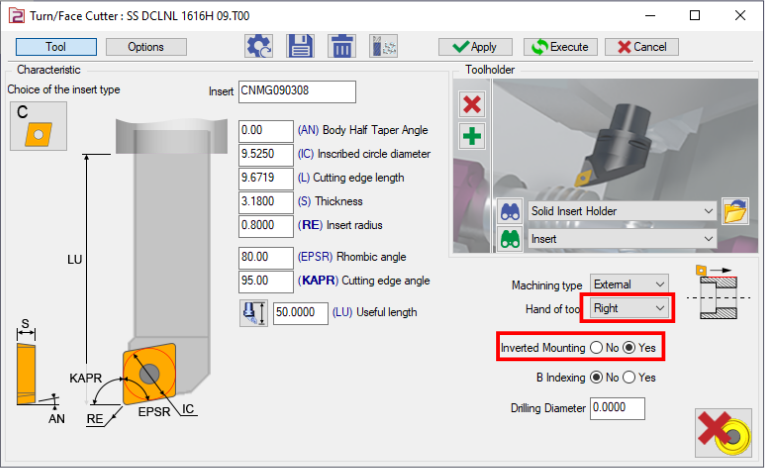

  • 当您使用它创建刀具时,您必须将刀具方位更改为右侧并反转刀片的安装方式。

当您将刀具安装在刀具支架上时,刀具将自动绕其Z轴旋转180度。这意味着Z轴和X轴是相反的。

右侧和左侧刀片刀架的区别

在这两种情况下,轴系0都在刀片刀架的相对角上。

Z轴与刀片相反。

X轴与切削的“正常”方向相反

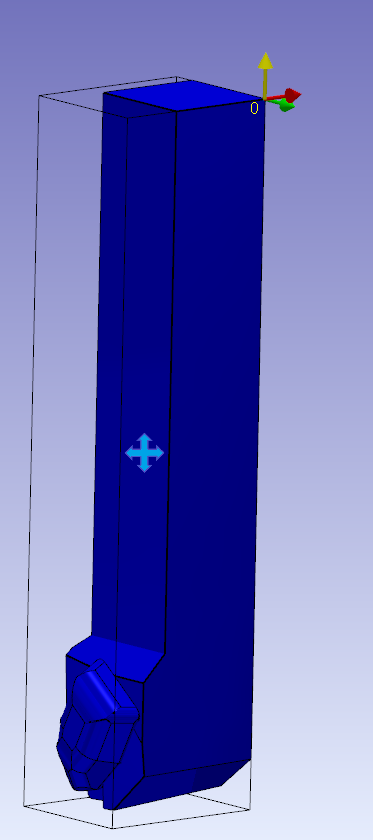

左侧刀片刀架

右侧刀片刀架

关键点

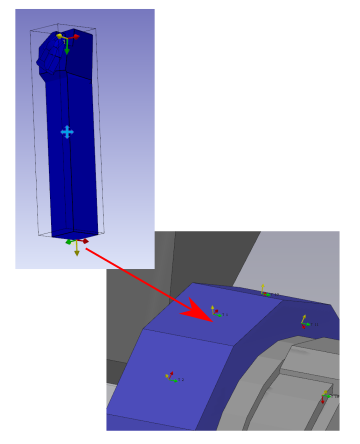

  • 轴系0是安装在刀塔或刀架上的安装点。轴系0与刀架的轴系一致。Z轴位于刀架的轴线上。X轴与加工的正常方向相反。

  • 如果刀具安装在机床上的刀具支架上,则轴系0的Z轴反转,而X轴与刀具支架轴线匹配。

  • 轴系1的原点是刀片中心将安装的点。该系统的Z是刀片安装面的法线。X轴必须尽可能与轴系0的Z轴方向相同。

(blue star) 您可以观看关于车削刀片刀架的视频:
