简介

本页说明如何创建一个单一铣刀刀把。

(blue star) 观看页面底部的视频： 点击这里


通过轴的互动系统，工具、组件、机床等的创建过程变得更加流畅。

  • 箭头 - 反转所选轴的方向

  • 字母 - 允许将所选轴重新定位到不同的方向

  • 原点 - 允许将轴系统重新定位到另一个原点。

(blue star) 观看有关创建过程的视频。

Help - Symbols Creation with Interactive axes-20250218-061726.png

铣刀刀把的创建

在主页中选择“夹持装置/刀架”模块。

点击 GO 按钮

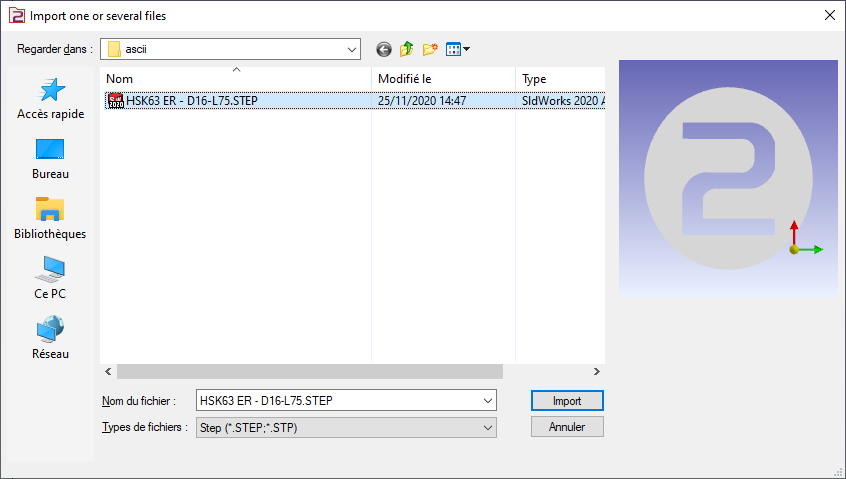

选择要导入的文件

选择要应用于实体的导入选项。

点击“应用”

通过激活 线架构导入 选项，也可以从实体 CAD 文件导入轴系统。

此功能对于通过从 Sandvik 或 Iscar 等数据库导入 STEP 文件来创建刀把特别有用。 它允许恢复用于定位刀片的轴系统，如右图中的车刀所示。

点击“创建”选项卡，然后点击“刀架”菜单

点击命令以创建轴系统

选择刀具以定义轴系统的位置

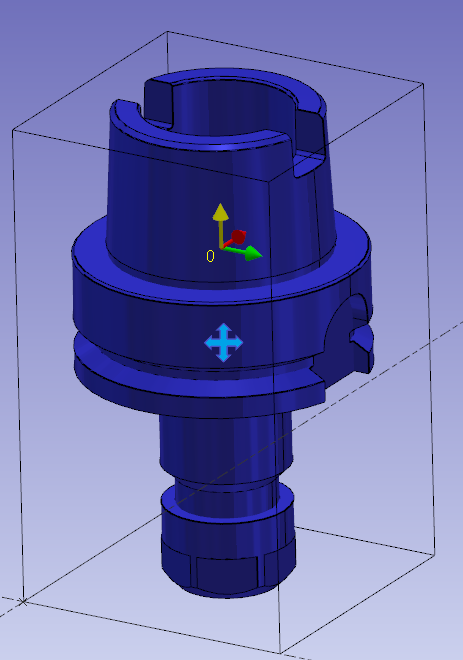

选择将作为轴系统原点的曲面/点。

参考 0 的轴系统定义了将安装在前一个元件上的点。

前一个元件可以是刀具支撑或其他刀把部件。

有两种方法可以添加轴系统：

使用 Ctrl + Shift 选择轮廓。

或者，选择刀把的曲面，如红色箭头所示。 选择面时，请确保视图已充分放大。

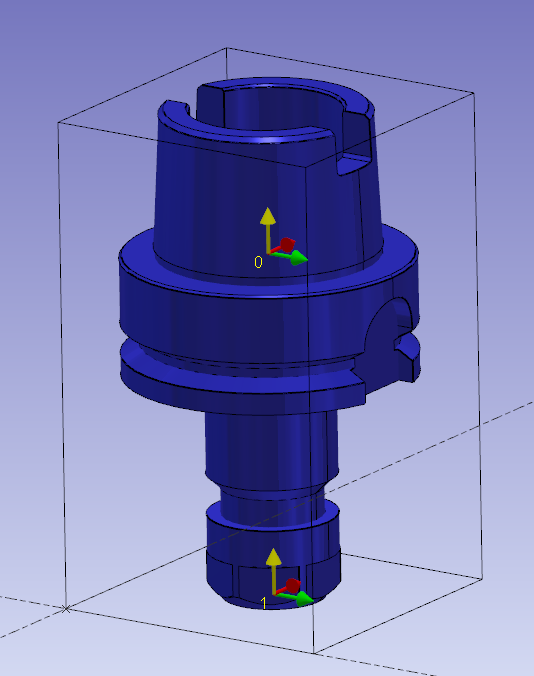

执行相同的命令以创建轴系统 1。它将是刀具或下一个元件的安装位置。

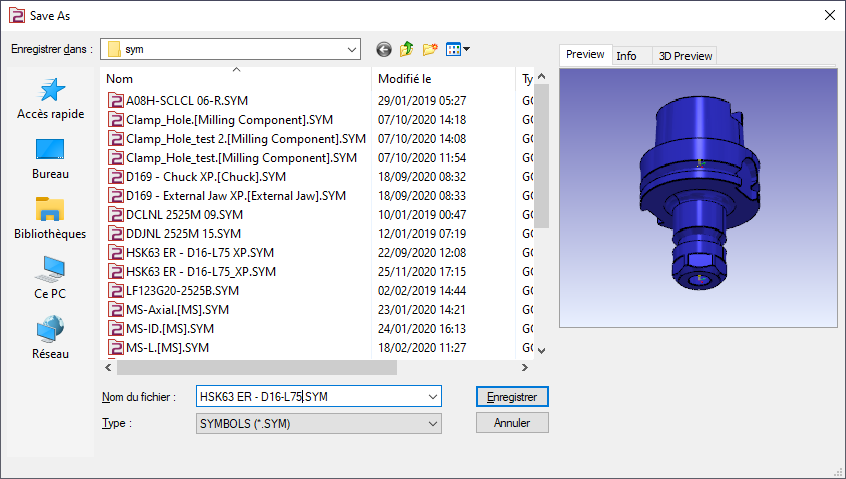

将文件保存在用户的组件文件夹中，以便在 GO2cam 中使用。

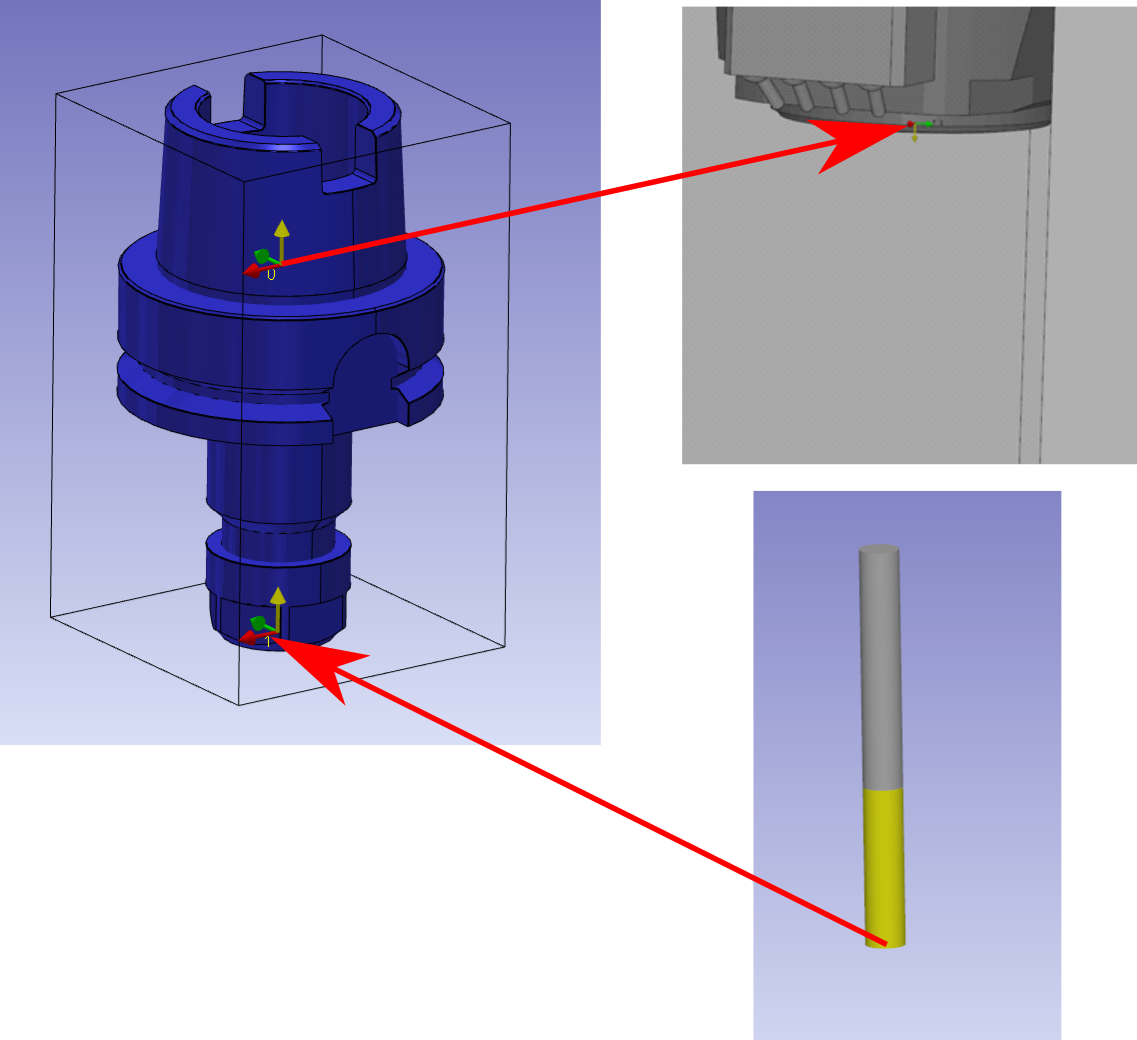

要点

  • 轴系统 0 是主轴上的安装点。

  • 轴系统 1 是刀尖的安装点。

  • 两个轴系统的 Z 轴都朝向主轴。

(blue star) 观看有关单一铣刀刀把的视频：
