简介

此方法能够计算 所有岛屿 在 给定高度 通过采取 素材作为挖槽 .

乍一看，获得的结果可能看起来像一个截面，但事实并非如此：计算考虑了 给定高度 以上的所有材料。因此，它可以管理 倒勾形状 并且由于它是从素材计算出来的，因此它还可以管理 多面加工 .

特性：

1. 底部半径：

与任何其他类型的轮廓一样，如果挖槽底部有一个半径，则创建的轮廓会从半径值偏移。

一个符号指出了底部存在半径，并且该值显示在标签中。

底部半径可能仅用作视觉特征，而没有任何机械功能。要将其从加工中排除， 实体读取 选项必须设置为 否 在每个循环的 选项 页面中。如果设置为 是 ，则循环将加工半径，同时保持在 选项 页面中指定的波峰值。

2. 素材是挖槽：

刀具的切入将始终在材料外部。轮廓线创建的是岛屿，换句话说，就是 未加工的材料 .

3. 选择高度：

可以执行多个轮廓计算，因为每个计算都会因所选的计算高度而异。

建议：

这种类型的轮廓专用于 面铣 和 轮廓粗加工 操作。

加工封闭的挖槽或任何内部形状效率不高。

方法

  1. 右键单击以选择轮廓

  2. 单击一个面以给出刀具的方向。

  3. 给出计算高度（底部 Z）

示例

轮廓粗加工

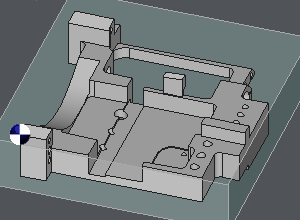

单击此零件上的任何平面。

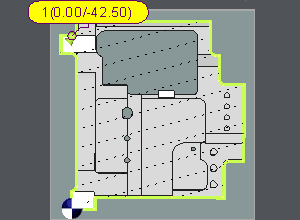

为了确保获得整个零件轮廓并编程轮廓粗加工，请选择 最低 Z .

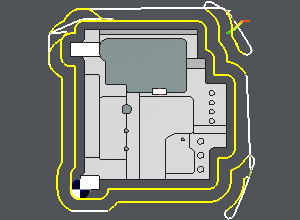

计算的是加工过程中避免的材料，素材是挖槽。

面粗铣

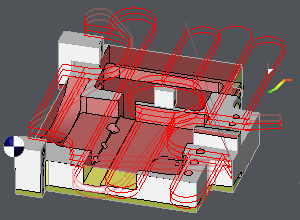

在这种情况下，只需从 Z0 到 Z-15 执行粗加工操作。

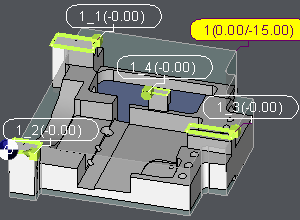

选择一个平面，并通过直接输入或参考实体边缘来定义 Z 值。所有要避免的岛屿都会自动计算并定位在 Z0。

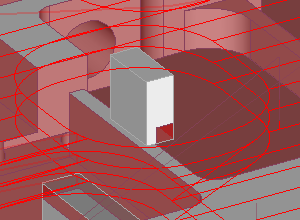

如图三所示，岛屿编号 4 具有倒勾形状。轮廓经过精确生成，以适应此几何形状。
