此方法表示从以下位置创建挖槽的特殊情况 edges 的实体，而不是从一个面，就像在其他情况下一样。 它的设计是为了解决两种特定情况：一个外形 没有 底面或一个外形 有 一个非平底面。

特性

  1. 显示的轮廓必须闭合；无法创建开放的“轮廓”挖槽。

  2. 警告：不支持倒勾外形。在对循环进行编程之前，应验证创建的轮廓。

建议：

这种轮廓类型适用于平面加工的外形 无法 选取

这两个主要功能(函数)是：

  • 挖槽通过材料

  • 一个挖槽，底部曲面不平。

方法论

  1. 右键单击以选择轮廓

  2. 点击一个平面加工。

  3. 点击加工区域的边缘。

  4. 底部挖槽的Z值

例子

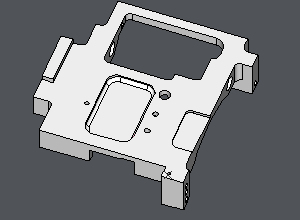

挖槽通过材料

首先，选取包含边缘的平面加工。

接下来，指示要加工的挖槽的边缘。

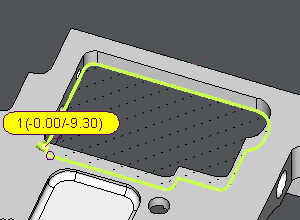

底部Z值然后通过选择墙的底部来指定，它位于Z-9.3。轮廓线是在这个高度创建的，尽管如果需要，可以在对话框中进行调整。

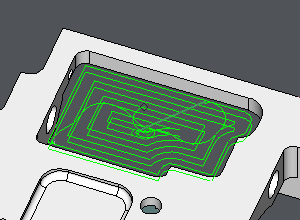

在这种情况下，可以从两个相对的侧面加工挖槽；或者，可以修改底部高度，以便在单次进给中加工。

挖槽与非平面底部

首先，选择包含边缘的平面加工（在这种情况下，是顶面）。

接下来，指示所需挖槽的边缘。

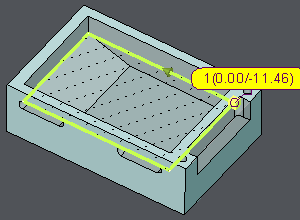

Z结束值，然後通过选取斜度开始的高度来指定。

此配置允许在不包含斜坡面的情况下执行挖槽的粗加工步进。
