介绍

此方法使用与轮廓类型相同的计算方法，但它不是创建岛屿，而是创建 岛屿内部的 挖槽。

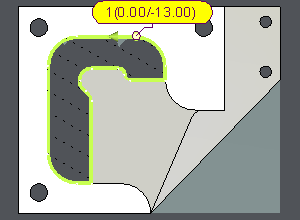

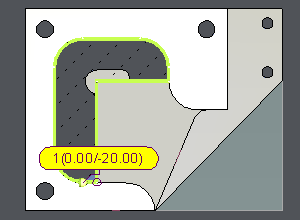

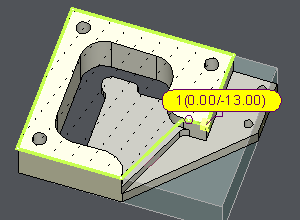

这是一个示例：相同的选取，左侧为“轮廓挖槽”，中间为“轮廓”，右侧为“轮廓”。

在这种情况下，没有其他方法可以创建所需的挖槽（没有底部面，轮廓无法处理倒角形状）

特性

1. 底部半径：

   1. 与任何其他类型的轮廓一样，如果挖槽底部有半径，则轮廓将从半径值偏移创建。

   2. 符号指出了底部存在半径，并且该值显示在标记中。

   3. 底部半径可能只是一种视觉效果，没有机械特性。如果您不想加工它，请在每个循环的 选项 页面中将 从实体读取 选项设置为否。如果设置为是，则循环将通过遵守选项页面中给出的波峰值来加工它。

2. 与轮廓类型一样，挖槽轮廓管理 倒角形状 .

3. 可以找到多个轮廓，因此您可以选择 一个 或 全部 轮廓。有时找不到轮廓。

4. 即使加工后，挖槽轮廓仍然处于活动状态。如果需要，您可以删除它，它不会干扰引用它的循环。

建议

这种类型的轮廓非常特殊。大多数情况下，您将使用底部面和轮廓，可能是轮廓类型，当所有这些方法都不起作用时，您将尝试使用挖槽轮廓。

方法

1. 右键单击以选择轮廓挖槽

2. 单击一个面以给出刀具的方向。

3. 给出计算高度（底部 Z）

4. 如果找到了轮廓，请单击您需要的轮廓，或者单击背景以选择所有轮廓。
