简介
PMI 在数位检测中非常重要。 它被定义为包含在 3D CAD 文件中的任何非几何资料。 PMI 通常包括诸如表面轮廓和公差之类的数据。 优点是可以将工程资料嵌入到原始 CAD 文件中，而不是依赖 2D 图纸来传达工程资料。 PMI 是一个可选模组。
带有 PMI 的 CAD 格式
以下是包含 PMI 的 CAD 格式列表：
-
*.CATPART (CatiaV5)
-
*.PRT (NX)
-
*.PRT (Creo)
-
*.SLDPRT (SolidWorks)
-
*.JT
-
*.STEP (仅 AP242)
Inventor 和 SolidEdge 也可以管理 PMI，但 GO2cam 无法在原生档案格式中读取它们； 您应该以 STEP AP242 格式汇出以读取它们。
GO2cam 中的流程
要使用从导入的实体文件（任何格式）的 PMI 功能，可以执行以下操作：
-
自动创建专用于 PMI 的工作平面。
-
右键单击 尺寸以获取资讯。
- 选定的面是 突出显示
- 另外两个 参考面 也显示。
|
PMI 中的新功能，用于在两个实体面之间运行测量以修改值。 这仅适用于距离和直径的注解。 |
|
|

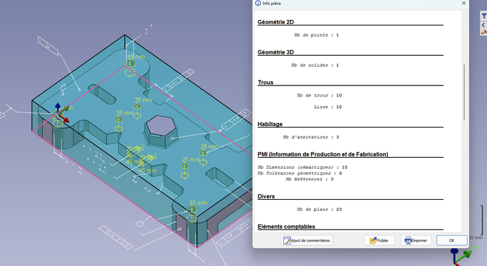

在“零件资讯”中新增的 PMI 类型 按类型给出的 PMI 数量的详细资讯：
Nb 尺寸（语义）
编辑尺寸仅适用于尺寸（语义） |
|
Note: PMI can also be managed in the Control command: 点此 for more info.
