此命令允许随时测量和修改元素并获取有关任何类型元素的信息。

有四种使用模式可用：

	手动测量
	在实体上测量
	在轮廓上测量
	PMI 分析

这些模式是上下文相关的：如果零件中没有实体，则动态测量不会出现在命令中。但是，如果有一个或多个实体，则动态测量是该命令的默认模式。

手动测量

手动测量提供 两种类型的信息 :

两个元素之间的测量
有关元素特征的信息

两个元素之间的测量

可以在以下位置完成： 线框几何体、实体角、加工毛坯、刀具路径 .

根据在对话框区域中完成的选择，屏幕上和信息窗口中会显示多个测量值：

两个元素之间的直接距离 (D)
在轴 X、Y 和 Z 上的距离
以当前平面表示的定位角度

从 DXF 文件获取的 2D 几何体的测量：

在实体上，您可以获得测量实体无法找到的值：此处，孔中心相对于黄色面的位置，在 X 轴上为 76 毫米。为此，请单击孔的中心，然后单击实体角。

有关元素特征的信息

为此，在单击屏幕上的元素后，单击对话框区域中的“元素特征”按钮。获得的信息因所选元素的类型而异。例如，对于线性几何元素（线段、线），GO2cam 显示在平面 XY 中的定位角度和线段的长度。

可以在 笛卡尔模式 中显示这些值，或者在 极坐标模式 ：在背景屏幕中右键单击以显示弹出菜单，然后选择极坐标测量。

在实体上测量

动态测量有三个目的：

测量实体面上的距离和角度
修改测量值（根据实体拓扑）
为测量值提供公差

测量实体面上的距离和角度

此操作应用于实体和加工毛坯。这使得可以单击面并访问大量测量模式。

也可以选择组件。因此，例如，您可以测量毛坯或零件与虎钳或夹具之间的距离！

对于 在实体上测量 模式，选项列表现在显示在组合框中，带有自解释图和操作所需的点击次数。

在下面找到一些示例：

距离面/最远 能够知道单击的面与最远的面之间的距离，
距离面/最近 例如，能够计算墙的厚度，
距离型腔 计算型腔从一侧到另一侧的宽度，
其他模式允许在 2 个面之间进行计算。

也可以通过在选择控制命令后右键单击背景来访问这些选项。

显示： 紫色箭头 显示以指示所选面。选择毛坯后，箭头显示为灰色。然后可以在实体零件和毛坯之间进行测量，例如，确定要移除的材料量。

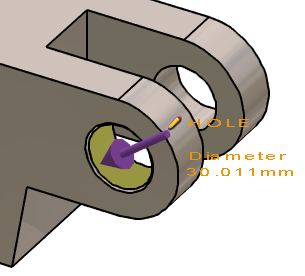

拓扑信息

此模式实际上不是测量，但能够获得 有关实体面的信息。

将光标移到面上，它将显示其类型（平面、圆柱体）、方向（垂直、水平、锥度……）以及有时一个值（半径、角度……）。

此命令可以在设计环境和加工菜单中使用，用于选择几何体或刀具。例如，提供的信息可以帮助选择合适的刀具。

拓扑信息表：

面类型	显示的信息
平面	垂直、水平、锥度、倒勾
圆柱体/面	半径
孔	半径 + 角度（如果为锥形）
锥体	角度、最大半径和最小半径
圆环	半径
B样条/等值面	最小曲率半径

使用

当您选择测量模式并单击曲面时，该值将显示在屏幕上。如果出现“铅笔”符号，请单击它以进入一个 快速编辑 菜单，可以在其中修改该值。

两个贯通孔之间的测量值给出 40 毫米的值。

使用的测量模式是“腔体距离”，单击一次，但也可以是“面与面之间的距离”。

单击尺寸标注将打开 RapidEdit 框进行修改。

Then enter 32 mm. The button on the right shows a single arrow. It means that the modification is applied in one direction, according to the face clicked.

(或在“面与面之间测量”的情况下，单击的第一个面)。
