介绍
|
|
此页面描述如何定义和如何将原点分配给工件。您还可以声明原点的特定语法。 |
1. 程序原点
|

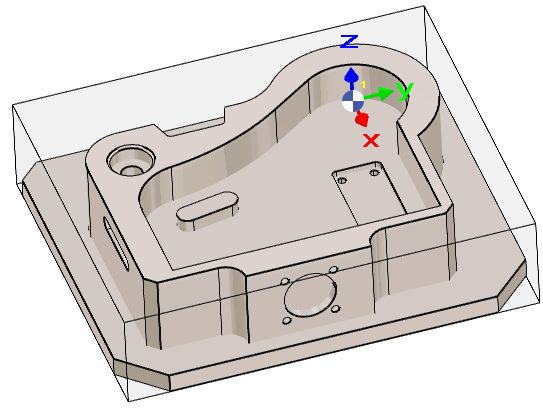

默认情况下，程序原点是参考平面的原点。 当您进入铣削菜单时，程序原点将以符号的形式显示在屏幕上。
但是您可能想要 修改原点 用于所有操作。不要为此使用移动命令！ 在加工树中，在坯料行中，单击 单个原点 并单击新点。
必须加载机床文件 才能访问原点的更改。这是因为原点的设置是在机床文件中完成的。 |
|
|
在线切割中，您也可以使用单个原点命令。
它将创建一个新的原点，但仍然保留 Z0，只有 X 和 Y 位置将被修改！
2. 多个原点
|
定义原点的机制与 MTE 模块同质化。当您的项目需要多个原点时，这尤其有用。过程如下：
|
|
|
要访问命令，在加工树中， 右键单击 在 坯料 上，然后选择 加工原点 . |
|
|
|

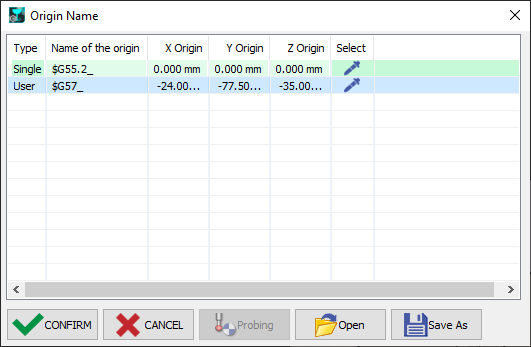

在弹出式表格中， 右键单击 在空白单元格上，然后选择 添加原点 或 添加单个原点。
|
|
|
|
在行上使用选择吸管，然后选择实体上的一个点来定义原点。 使用相同的原理，您可以在零件上定义多个原点，并双击原点名称将其重命名。 可以保存配置以备将来使用，然后单击 确认 以验证原点。 |
|
|
3. 原点的分配
一旦在原点表中创建了原点，您就必须将原点分配给操作。根据您使用或不使用 MTE 的配置，有两种方法。
无 MTE 的过程
|

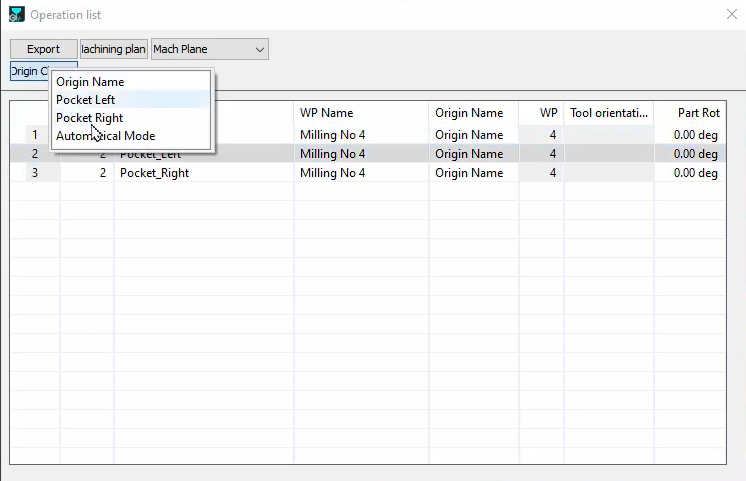

您需要打开加工列表，然后选择加工平面（组合列表中的加工平面）。 选择 行 需要更改原点的循环的 然后 单击 原点更改 按钮以访问所有已定义原点的下拉列表。为循环选择合适的原点，然后只需关闭窗口即可。
如果您有 MTE 模块，则“原点更改”按钮不存在！请阅读以下内容。 |
|
使用 MTE 的过程
|
分配在工具菜单中的“加工平面”命令中完成。 在操作行中右键单击并选择所需的原点。 |
|
在模拟中，每个循环的特定原点将显示在屏幕上，并且原点的标签也将在坐标对话框中可见，坐标考虑了当前原点的位置。
NC 文件将根据定义的原点进行计算。
4. 带有特定语法的原点 (G55、G56 等)
|

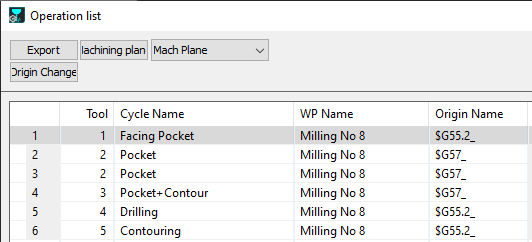

可以创建具有特定语法的原点，标准后处理器可以理解和应用这些语法。 为此，在 加工原点 命令中，在 G 代码前面键入原点名称，并在后面加上 $ 符号和下划线 _ 。一个例子是 $G55.2_ 还要确保在操作列表中为每个循环正确定义了原点名称：
这样，后处理器就会识别这些新的原点名称，并在生成的 G 代码文件中实现它们。 观看右侧的视频，了解该过程的示例。 下面的图像显示了 G 代码文件中原点名称的差异。
|
|
标准原点 |
带有语法的全新定义的原点名称 |
