在毛坯上探测以定义零件原点。当循环运行时，探测器会接触表面以识别中心。刀具路径可以在模拟中可视化。

选择的每个探测类型都会生成一个单独的加工循环。可以使用多种探测类型来定义一个原点（从而获得 x、y 和 z 坐标）：

1. 探测原点 - 2D 角落 1*1，原点名称为 Origin 1

2. 探测原点 – 曲面的 Z，原点名称为 Origin 1

策略中定义的原点名称对于这两个探测循环必须相同，以便将它们链接在一起。

这两个循环的组合将定义控制器中的 WCS 坐标位置。

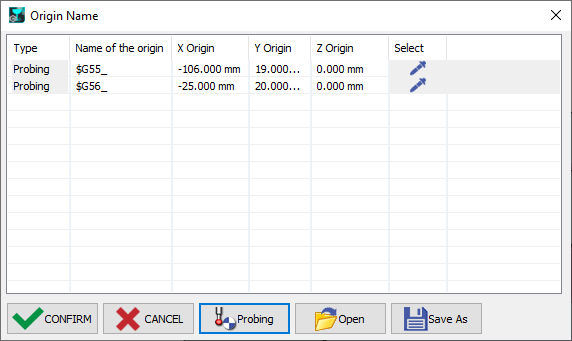

单击探测以生成探测循环的原点列表。

矩形块

定义在矩形的中心

矩形槽

定义在矩形槽的中心

圆柱

定义在圆柱的中心

圆柱槽

定义在圆柱槽的中心

曲面的 Z

在 Z 高度上的定义

2D 角落 2x2

在矩形角上的定义

2D 角落 2x1

在矩形角上的定义

2D 角落 1x2

在矩形角上的定义

2D 角落 1x1

在矩形角上的定义

矩形块 X

在 X 方向上矩形的中部定义

矩形块 Y

在 Y 方向上矩形的中部定义

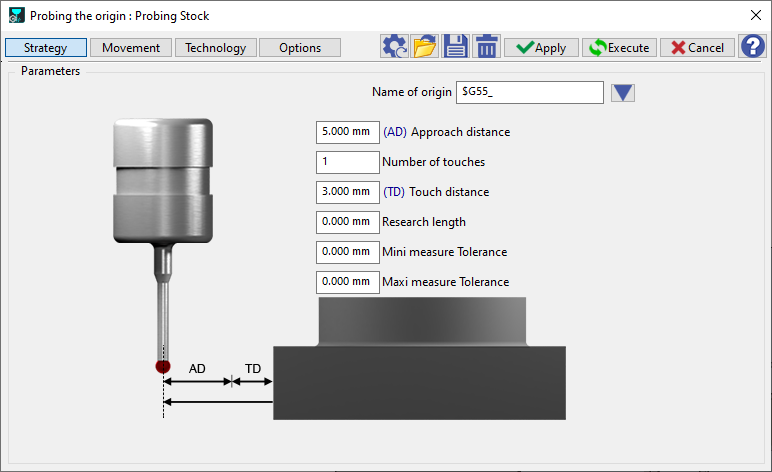

对话框区域

参数

参数

原点名称

(AD) 接近距离

接触次数

(TD) 接触距离

研究长度

最小测量公差

最大测量公差

对话框区域

参数

安全（在 Z 方向）

快送平面高度

安全距离

在 Z 方向的接近和返回

两次接触之间退刀

两次接触之间的运动

对话框区域

参数

切削条件

进给

刀具编号

刀具编号

编号

长度补偿号

刀径补正编号

用户字段

注释

控制器设备

铣床加工设定

对话框区域

参数

在夹具和部件上的行为

过切检查

XY 偏移量

安全区域

Z 偏移量
