定义
|
此操作在毛坯上进行，用于解决零件定位问题。 夹紧零件后，检查零件的对齐情况；如果不对齐，则可以通过两种方式重新对齐零件：
|
|
无探测的非常简单的零件未对齐 |
||
需要在长方体的中心钻一个孔。 |

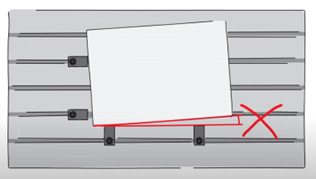

夹紧零件后，零件未正确对齐。这种未对齐可能不可见，但会导致操作精度降低。 |

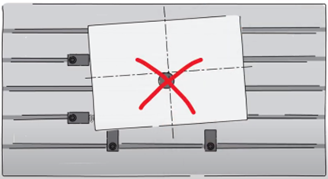

对于精密零件，未经探测钻出的孔偏心，这是不可接受的。 |
|
带探测的对齐校正 |
||

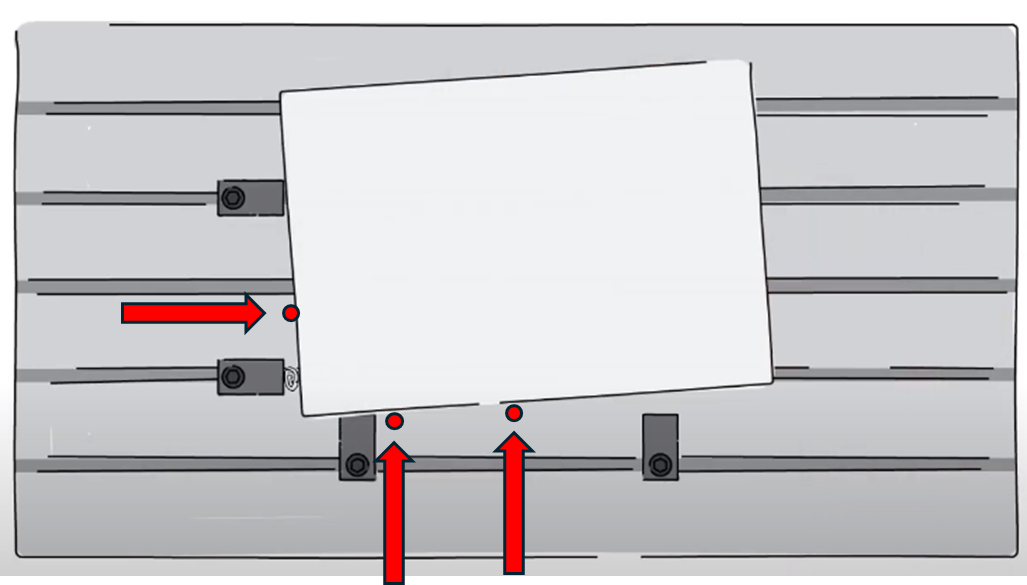

探测零件以检查毛坯的位置和方向。 |

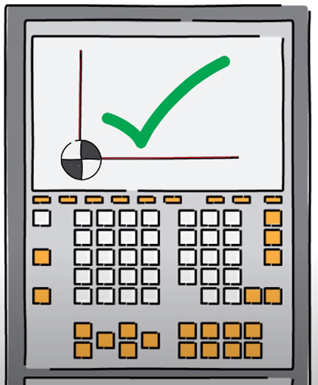

在 CNC 控制器中校正原点和方向。 另一种解决方案是通过旋转平板来移动零件。 |

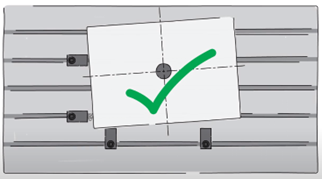

控制器补偿角度误差并更新加工坐标，以便在正确的位置和方向执行加工循环。 |
探测类型
您可以使用 3 种不同的策略检查零件的对齐情况。
侧角
|
顶部角度 X
|
顶部角度 Y
|
策略参数
移动参数
技术参数
|
对话框区域 |
参数 |
|
|
切削条件 |
进给速度 |
|
|
刀具编号 |
刀具编号 |
编号 |
|
长度补偿号 |
直径补偿号 |
|
|
用户字段 |
注释 |
控制设备 |
|
铣削设置 |
|
|
