从V6.11版本开始，GO2cam可以检测 特征 用于铣车零件的实体。

检测适用于以下生产环境：

• 卧式车床

• 立式车床

• 走心机

1 . 只有存在旋转平面时，检测才有效。

2 . 要识别型腔/岛屿，它们必须具有圆锥半径。

3 . 复杂的3D形状将无法识别。

4 . 仅考虑具有恒定锥角的形状。

5 . 不考虑倾斜的底面。

检测到的特征类型包括：型腔、开放型腔和槽。每个特征的检测如下：

型腔特征：

槽特征：

开放型腔特征：

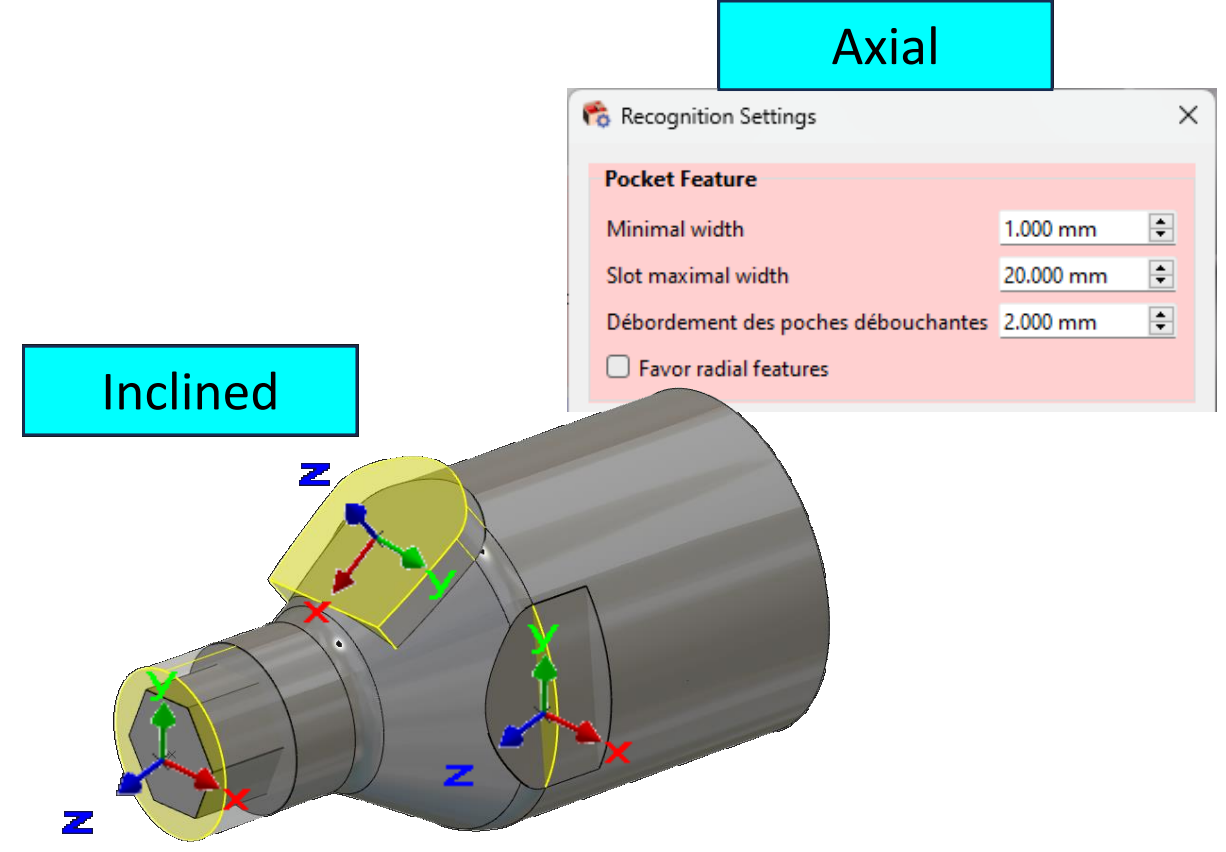

在 识别设置 中，您可以选择 优先考虑径向特征 或不优先考虑

开放型腔特征：

关闭（局部或全部）开放型腔特征的新可能性

“轮廓上的开放区域”功能现在也考虑在特征中。

这有助于降低刀具碰撞的风险。

要关闭特征的某个元素，只需单击特征的相应面即可。

与轮廓类似，您可以更改整个区域的状态，而无需逐个单击元素：

• Shift + 单击两个元素 : 打开/关闭所选元素之间的所有元素。

• 单击气泡 : 切换整个特征。

注意： 与轮廓相比，存在一个限制——只有最初在特征中打开的元素才能关闭（如果需要，可以重新打开）。如果无法修改面，则在 悬停时会显示为 红色。

在铣车中应用自动特征的过程与铣削类似：

1. 导入零件

2. 选择机床和材料。

3. 启动自动特征识别并选择要加工的特征。

4. 验证以计算刀具路径并加工零件。

识别设置窗口：

从V6.11版本开始添加了此识别设置窗口。它允许为 型腔特征 和 孔 .

溢出 的识别设置一些初步参数值 另一个有趣的方面是，我们现在可以定义一个 用于 贯通型腔

, 以确保型腔深度得到充分加工。

对于铣削，可以设置一个最小长度，在此长度上将应用去毛刺。

所有自动编程功能都已合并到一个窗口中。 : application of an automatic turning opelist for turning operations based on recognized parameters, adapting to main or secondary spindle as per plane selection (revolution or rework/return plane).

如果加工树中存在循环，则显示为灰色。

通过文件夹图标访问的操作清单/自动操作清单列表基于定义的正确类型。 : application of milling cycles based on the preselected opelist (orange bubble on folder icon) or manually selected opelist (green bubble on folder icon).

型腔特征 孔模型库 孔 : 可以选择一个

保存 只有在存在HMF包时才有效！ 您现在还可以 保存所选 配置设置 并 加载

它们以应用于另一个零件。 轮廓 模式为 选择的轮廓 已添加到 开槽策略 中，以允许使用与槽直径相似的刀具直径，在中心进行单次加工 槽。

从V6.11版本开始，还添加了其他增强功能：

• 激活“分组相同特征”后，加工顺序的优化得到了改进：

  • 合并相同的操作

  • 选择合适的刀具（如果操作清单不强制使用刀具）

• 最小距离的计算不仅限于型腔和岛屿之间的距离，或两个不同岛屿之间的距离。现在我们还可以确定型腔的最窄区域。

• 铣车识别扩展到识别展开平面中的特征，基于旋转面而不是平面面。

  • 展开平面 会自动创建，在圆柱形和锥形表面上有效运行。

  • 圆柱形展开平面以毫米为单位测量

下面的视频显示了V6.11中对加工特征的增强。

观看下面的视频，了解先决条件并演示各种特征类型的识别。

观看下面的视频，了解铣车零件自动加工的示例。
