问题

在三轴铣削中，如何 避免 刀具 插入孔或型腔 ?

解决方案

我们可以考虑两种方法，主要用于两种类型的型腔（孔或挖槽）

孔识别 或 实体分析

您可以使用任何这些命令在识别的孔上自动创建停止面。

位于设计>实体>特征中的命令

停止面

此方法是手动的，因为您需要逐个堵塞孔或型腔。但是此方法适用于需要覆盖的任何形状。

位于设计>实体>面中的命令

问题

该 精加工 循环（或 Z 层级 ) 不操作到所选 底部高度 ！为什么？以及如何解决？

解决方案

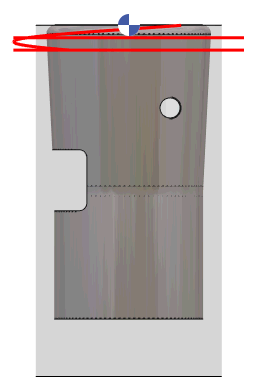

被加工的工件有一个 倒勾角度 , 这就是加工不到底部高度的原因。

在相同情况下，粗加工/再加工操作会下降；但是精加工和Z层级循环用于完成工件；它们的算法经过优化，刀具路径更靠近工件并避免空气切割。

当然，有一个选项可以加工倒勾区域；您可以将其设置为ON，并在右侧获得此结果。

总之，如果零件具有倒勾形状，则精加工和Z层级操作无法将其加工成“圆柱体”。您可以使用粗加工/再加工操作，也可以将倒勾加工设置为是。

下载工件： 精加工.PCE
