GO2cam implements parametric design principles in the creation process. As a geometrical element/object is created, the history of creation is kept in a database. This methodology makes it possible for the selected element/object to have a link to all construction previously made. Also a history tree showing chronologically the operations for creation of a body part is also accessible and editable.

Parameterizing is a powerful functionality of GO2cam, you can find more information about it by 点击这里！

编辑实体有两种方法：

  1. 通过使用 编辑元素 命令。

  2. 通过使用 控制 命令。

编辑元素

要编辑实体上的元素，必须访问 编辑元素 命令 [1] ，其中 编辑树 [2] will appear on the left side of the screen.

访问“编辑元素”命令有多种方法：

1.

  • 使用 文本菜单， 点击 编辑 然后选择 编辑元素 .

  • 点击 在元素上修改。

2.

  • 右键点击 在背景中。

  • Click on the element.

3.

  • 右键点击 在元素上。

  • 选择编辑元素。

4.

  • 使用 快捷键 , Ctrl + H。

  • 选择编辑元素。

5.

  • 双击 在元素面上。

通过 双击 在元素面上，您将被带到 对应的行 在树上。

您也可以在树上编辑其他元素，如下所示：

您可以 右键单击>编辑元素 或 双击 其他元素进行修改，它会重新打开 用于创建它的对话框 .

构造点可见 ：颜色约定应用于自由点（ 绿色 ）、锁定点（ 红色 ）、选定点（ 突出显示 )
您也可以 编辑 直接在尺寸中修改值。

(blue star) 您可以观看关于在实体上编辑元素的视频：

Modify Main element of a solid - Copy-20240814-110141.png

控制

您也可以使用 控制命令 .

应确保控制命令设置如下：

  1. 实体测量

  2. 拓扑信息

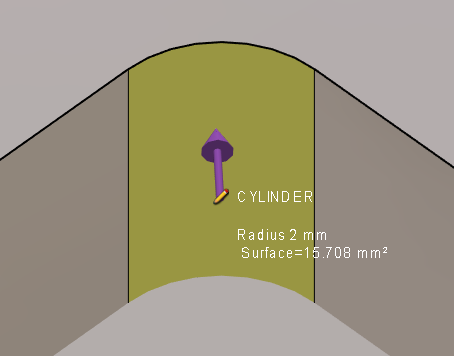

  • 当鼠标悬停在实体上的元素上时，如果 铅笔 符号出现， 单击 它或元素名称以输入 快速编辑 .

  • 修改字段中的值并验证。

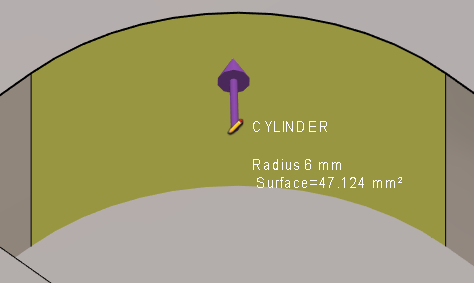

这是圆柱体的新半径。

您可以观看有关如何使用控制命令编辑铣削实体的视频：

Use of Control command to modify solid geometry-20240814-110325.png

此视频向您展示了 GO2cam 在实体编辑，尤其是在公差方面的主要优势之一：

Modification of solid and adding Tolerance-20240814-104341.png

您可以观看关于车削实体修改和公差的视频：
