演示

排样是一个可选模块，它允许 优化多个形状的定位 在一个毛坯中。要排样的几何图形是 只有实体 ！它在菜单中可用 设计/排样 .

目标是优化零件的定位以节省材料。然后，您可以设置连接器来保持形状，最后使用自动切割循环。

零件 : 当您运行排样命令时，屏幕上的实体将自动选择。它们出现在列表中，并为每个实体应用一种颜色。您可以导入 任何类型的实体CAD格式文件 使用按钮“ 添加实体 ”。对于排样计算，您必须定义实体之间的最小间隔，以及优化级别（标准、中间或最大），这取决于时间计算。

材料和毛坯 : 要开始排样，您需要选择一种材料和一个块。

X和Y位置: 毛坯的原点由X和Y字段确定。

角度 : 允许定位块。

安全距离 : 是材料周围的边距。

在实体列表中:

偏移值允许创建 2条曲线，刀具路径将在两者之间完成。

编号 : is the number of parts to place,

旋转 : 您可以允许或不允许不同实体的旋转以进行定位：我们可以选择自由旋转 (所有可能的位置), 0度或180度 , 每90度或不旋转。

在 : GO2cam识别空心形状，选中该框以在内部定位其他元素。

已放置 : 它显示已定位的元素数量，未完全放置的实体用红色气球指出。

计算 : “ 预可视化 ”按钮允许根据调整和选择的数值检查结果。您可以进行修改并运行预可视化，次数不限。应用“ 验证 ’按钮，实体被复制，曲线和轮廓被创建。

鼓型刀‘ 报告允许打印表格或将其保存到编辑器中。

The 列标题可访问 , 你可以 输入层号 以及应用它到完整的实体列表。

这里，我们定义了列表中每个实体需要放置的8个元素的数量。

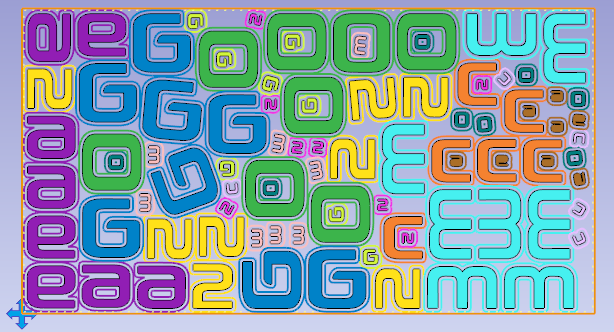

GO2cam字母的嵌套预可视化，有两种不同的尺寸：

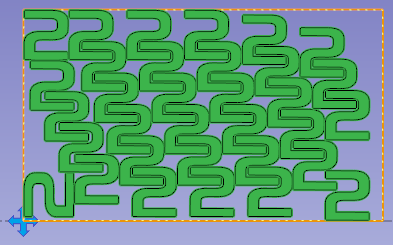

如果只有一个实体需要放置，则会出现一个新的列“ 模式 ”，并启用两种计算类型：

计算后，放置元素的数量将显示！

- 在表格中，通过右键单击实体，您可以创建其对称实体，然后在堆叠中使用它，

- 在预可视化期间，颜色会自动应用，以便更好地识别已放置的元素，

- 首先给材料块定价，我们可以计算出每个零件的单价，

- 偏移曲线自动放置在 12 和 13 层中，以配置具有自动引用的操作清单，

- 我们能使用已加工的毛坯并管理材料库。

您也可以嵌套 预先编程 PCE文件。
您也可以定义 外部加工 （分离切割）在各个零件中。
在这种情况下，然而，不可能对在堆集过程中添加的夹具做出反应。

	设置连杆	Choice of the type of connectors and set on the elements. It is possible to position a connector on a solid and to duplicate automatically this connector on all the identical solids!
	连接杆管理	创建新的连接杆，形状为矩形或梯形。创建后，这些连接杆可在“设置连接杆”命令中使用。

设置连接杆
