Definition
工作平面由相互垂直的三个方向 X、Y 和 Z 定义。工作面是 XY，刀具始终位于当前平面的 Z 方向。
进入 GO2cam 时，已经创建了一个平面；铣削和线切割加工中称为 参考平面 ，车削加工中称为 旋转平面 （工作面为 ZX）。

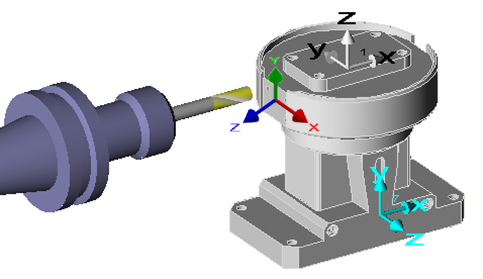

在某些特定情况下（例如在第四轴上进行加工），需要创建对应于零件其他面的新平面。
所有必要的创建命令都已提供给您。
在新建平面视图中 创建的平面始终成为当前平面 .
更改此行为。 但是，创建新平面不会更改当前视图。您可以使用工具>选项>显示中提供的选项 也会更改
您可以访问交互式状态栏中的现有工作平面列表。使用此列表，您可以： 特殊情况是展开平面：它成为当前平面，视图也 .
Plane List
|
通过从列表中选择新工作平面来更改当前工作平面。
配置 |
|
System of Axis
Display of Workplanes systems of axis
显示轴系统
显示对应于现有工作平面的 您可以 。轴系统还指示 平面号 ，此编号也可以在平面列表中找到。
显示在过滤器对话框中配置：
-
要仅显示当前平面轴系统，请保持自动模式
-
要显示所有现有平面的轴系统，请选中“可见”模式下的图标
-
要隐藏所有轴系统，请选中“隐藏”模式下的图标。
颜色约定
|
在新建平面视图中 当前工作平面 以三种颜色显示。 此处，当前平面为平面 #8。
如果不是当前工作平面，则 参考平面 以 白色 颜色显示（平面 #1）。
所有 其他现有平面 都以清晰的 蓝色 . |
|
