Genel kurallar
Çalışma Düzlemi
GO2cam'e girdiğinizde, ekrandaki 2 çizgi şunlardır: Referans Düzleminin X ve Y ekseni . Bu, frezeleme ve EDM'de bir taslak başlattığınızda varsayılan düzlemdir. Tornalamada, koordinat sistemi farklıdır, Z ve X ekseni ve varsayılan düzleme Dönme Düzlemi denir. Koordinatlar, ekranın altındaki durum çubuğunda görüntülenir.
Diğer düzlemler gerekliyse, bunları çok kolay bir şekilde oluşturabilirsiniz. Düzlemler hakkında daha fazla ayrıntı için: Buraya tıklayın .
Ayarlar
Yazılım Yapılandırmasında birimleri seçebilirsiniz (ana sayfadaki GO2cam logosu veya Araçlar/Seçenekler)
-
Sayısal sistemi seçme: metrik veya İngiliz
-
Birimi tanımlama: mikron, mm, cm vb.
-
Virgülden sonra ondalık sayı sayısını tanımlama

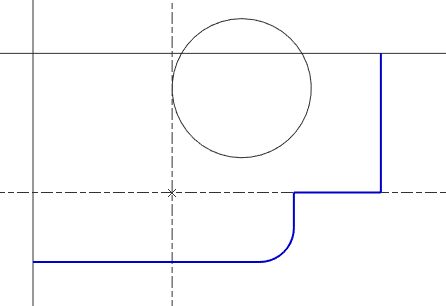

ÖzelliklerElemanlara uygulanan renkler ve özellikler (çizgi türü, kalınlık vb.), Özelliklerin Yönetimi . içinde seçilenlerdir. siyah Geçerli rengin durum çubuğunda hızlı erişimi vardır. Sınırsız elemanlar (çizgiler, daireler) özel bir davranışa sahiptir: bunlara da bir renk verilir, ancak renkte görüntülenirler. Bu seçenek Araçlar / Seçenekler / Görüntüleme içinde değiştirilebilir, ardından ‘ Sınırsız elemanlar için yalnızca bir renk |
|
ızgara ’ kutusunun işaretini kaldırın. Ardından sınırsız elemanları 'gerçek' renklerinde göreceksiniz. Herhangi bir eleman türünü (tel kafes veya katı) çizerken veya konumlandırırken, tuşunu basılı tutarak bir çağırabilirsiniz. Bu ızgara, elemanları daha kolay ve önceden belirlenmiş bir adıma göre konumlandırmayı sağlar. Varsayılan adım değeri 5 mm (ve 5°) 'dir, ancak kendi ızgara adımınızı tanımlayabilirsiniz: açılır menüye erişmek için arka plana sağ tıklayın ve ardından Izgara'yı seçin.
|
|
Bağlamsal İmleç
Mekanik kısıtlamalarla çizmenize yardımcı olmak için GO2cam, bağlamsal bir imleç sunar. Bu imleç, gösterilen eleman türüne göre değişir ve çizimi hızlı ve kolay hale getirir.
Aşağıdaki tabloda imleç sembollerinin listesi bulunmaktadır. İmlecin görünümünün hangi durumda değişeceğini açıklamak için bazı notlar eklenmiştir.
|
Sembol |
Anlam |
Açıklama |
|
Nokta veya eleman ucu |
Doğrusal eleman ve yay oluşturma: eleman noktadan geçer. Daire oluşturma: nokta dairenin merkezidir. |
|
Elemanların kesişimi |
Doğrusal eleman ve yay oluşturma: eleman noktadan geçer. Daire oluşturma: nokta dairenin merkezidir. |
|
Segmentin ortası |
Bunu elde etmek için: Ctrl + Shift + sol tıklama segment üzerinde. |
|
Yay veya dairenin merkezi |
Bunu elde etmek için: Ctrl + Shift + sol tıklama daire ve yay üzerinde. |
|
Paralellik |
Çizgi oluşturma: seçilen çizgi veya seçilen segmentle paralellik. |
|
Diklik |
Segment oluşturma: seçilen çizgi veya seçilen segmentle diklik. |
|
Teğetlik |
Çizgi veya segment oluşturma: daire ve yay ile teğetlik. Yay oluşturma: herhangi bir elemanla teğetlik. Daire oluşturma: doğrusal elemanla teğetlik Daire oluşturma: yay ve daire ile teğetlik (ancak merkez zaten oluşturulmuşsa veya eş merkezlilik imleci görüntülenmedikçe). |
|
Eş merkezlilik |
Daire oluşturma: daire veya yay ile eş merkezlilik. |
|
Açısal Delta |
Bir noktadan geçen bir çizgi oluşturduğunuzda, bu çizgiyi başka bir çizgi veya segmentle açısal bir delta ile tanımlayabilirsiniz. |
|
Aynı yarıçap değeri |
2 noktalı bir yay oluştururken, yarıçapını tanımlarken, yarıçap değerini kurtarmak için başka bir yay veya daireye tıklayabilirsiniz. |
|
İmkansız işlem |
|
