Giriş

Bu yöntem, tüm adaları hesaplamayı sağlar belirli bir yükseklikte alarak cep olarak stok .

İlk bakışta, elde edilen sonuç bir kesit olarak geçebilir, ancak bu böyle değildir: hesaplama, belirli bir yükseklikteki tüm malzemeyi dikkate alır. Bu nedenle, ters açı şekillerini yönetir ve stoktan hesaplandığı için, aynı zamanda çok yüzlü işleme .

özelliklerini de yönetir:

1. Alt yarıçap:

Diğer profil türleri gibi, cebin altında bir yarıçap varsa, profil yarıçap değerinden kaydırılarak oluşturulur.

Bir sembol, altta bir yarıçapın varlığını gösterir ve değer etikette görüntülenir.

Alt yarıçap, herhangi bir mekanik işlev olmadan yalnızca görsel bir özellik olarak hizmet edebilir. İşlemeden hariç tutmak için, Katı Üzerinden Okuma seçeneği Hayır olarak ayarlanmalıdır. Seçenekler her döngünün sayfası. Eğer Evet olarak ayarlanırsa, döngü, Seçenekler sayfasında belirtilen tepe değerini korurken yarıçapı işleyecektir.

2. Stok ceptir:

Takımın girişi her zaman malzemenin dışında olacaktır. Siluet profili tarafından oluşturulan şey, adalar, başka bir deyişle işlenmemiş malzeme .

3. Seçim yüksekliği:

Her biri seçilen hesaplama yüksekliğine bağlı olarak değişeceğinden, birden fazla siluet hesaplaması yapılabilir.

Tavsiye:

Bu tür bir profil, Yüzey ve kontür kaba işleme operasyonlarına ayrılmıştır.

Kapalı cepleri veya herhangi bir iç şekli işlemek için verimli olmayacaktır.

Metodoloji

  1. Silueti seçmek için sağ tıklayın

  2. Takımın yönünü vermek için bir yüze tıklayın.

  3. Hesaplama yüksekliğini (alt Z) verin

Örnekler

Kontür Kaba İşleme

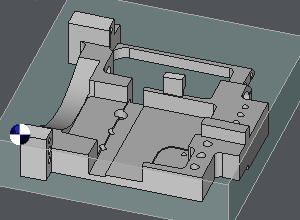

Bu parçadaki herhangi bir düz yüze tıklayın.

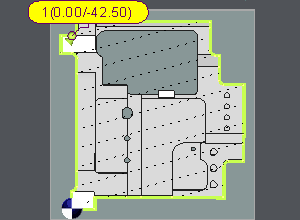

Tüm parça siluetini elde etmek ve bir kontür kaba işleme programlamak için, en düşük Z'yi .

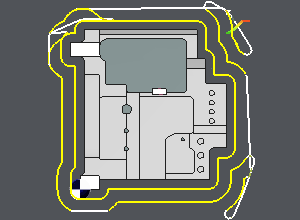

seçin. İşlenen şey, işleme sırasında kaçınılan malzemedir, stok ceptir.

Yüzeye Göre Kaba

Bu durumda, yalnızca Z0'dan Z-15'e kadar bir kaba işleme operasyonu gerçekleştirilecektir.

Düz bir yüz seçilir ve Z değeri doğrudan giriş veya bir katı kenara referans verilerek tanımlanır. Kaçınılması gereken tüm adalar otomatik olarak hesaplanır ve Z0'a konumlandırılır.

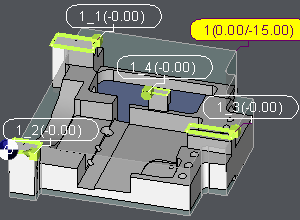

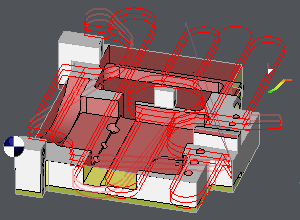

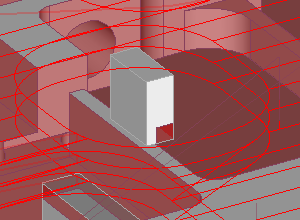

Üçüncü resimde gösterildiği gibi, 4 numaralı ada bir ters açı şekline sahiptir. Profil, bu geometriye uyum sağlamak için doğru bir şekilde oluşturulur.
