Sunum

Bu, en standart yöntemdir. Düz bir yüzeye tıklayarak , karşılık gelen Cep otomatik olarak tanınan adalar ile. Alt yükseklik katı yüzey yüksekliğidir, başlangıç yüksekliği stokta alınır.

Karakteristikler

1. Alt yarıçap :

Diğer tüm profil türlerinde olduğu gibi, cepin altında bir yarıçap varsa, profil yarıçap değerinden kaydırılarak oluşturulur.

Bir sembol, alt kısımda bir yarıçapın varlığını gösterir ve değer etikette görüntülenir.

Alt yarıçap yalnızca mekanik özelliği olmayan görsel bir efekt olabilir. İşleme yapmak istemiyorsanız, her çevrimin Seçenekler sayfasında 'Katı üzerinden okuma' seçeneğini Hayır olarak ayarlayın. Evet olarak ayarlanırsa, çevrim Seçenekler sayfasında verilen tepe değerine göre işleme yapacaktır.

2. Cepleri aç :

Bu profil, bir kenarın açık mı yoksa kapalı mı olduğunu tanır.

Renk kuralı:

  • açık yeşil: kapalı eleman

  • koyu kırmızı: açık eleman

Çevrim, strateji sayfasında verilen değere göre, fazla kesmeyi dikkate alarak bu bilgileri dikkate alacaktır.

3. Adalar :

Otomatik olarak doğru yükseklikte oluşturulurlar.

Tavsiyeler

Bu tip profil, şu durumlarda kullanılmalıdır Gerçek Cepler , yüzey işleme ve açık alanlar için çok verimli olan diğer profillerin aksine.

Çok sayıda Z seviyesi ve alt cep içeren cepleri işlemenin en iyi yolu olmasa da, var olduğunda çok verimlidir Çoğu ada kaçınmak için.

Metodoloji

  1. Alt Yüzeyi Seçmek için sağ tıklayın

  2. Yüzey oluşturma

  3. Yükseklikleri değiştirmek mümkün

Örnekler

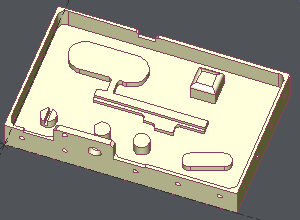

Farklı yüksekliklerde birçok ada içeren cep

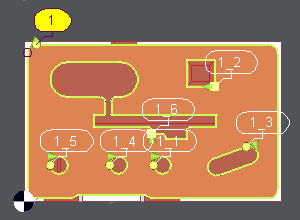

Alt yüzeye tıklayarak profil 1 oluşturulur ve 6 ada tanınır.

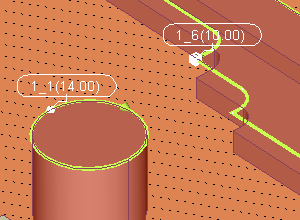

Adaların yükseklikleri katı üzerinde otomatik olarak okunur.

3. resimde gösterildiği gibi, bir cepte 2 farklı yükseklik varsa, bitirme için biraz malzeme bırakmak üzere en yüksek olanı alınır.

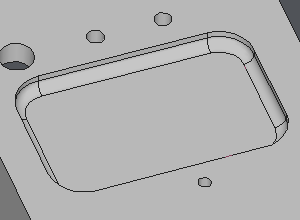

Tabanında yarıçaplı cep

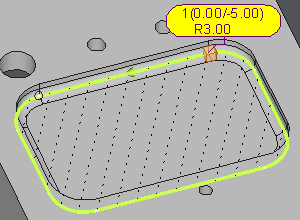

Sağda, alt kısımda bir yarıçapı gösteren sembolü ve değerin etikette görüntülendiğini görebilirsiniz.

Profil, yarıçap değeriyle alt yüzeyden kaydırıldı.
