Giriş

Bu yöntem, diğer durumlarda olduğu gibi, bir cebin bir yüzeyden değil, katının kenarlar kenarlarından oluşturulduğu özel bir durumu temsil eder. İki özel durumu ele almak için tasarlanmıştır: bir şekil tabansız a taban yüzü veya bir şekil ile düz olmayan bir taban yüzü.

Karakteristikler

  1. Görüntülenen profil kapalı olmalıdır; açık bir "profil" cep oluşturulamaz.

  2. Uyarı: Ters açı şekilleri desteklenmez. Döngüyü programlamadan önce oluşturulan profil doğrulanmalıdır.

Tavsiye:

Bu profil türü, düz bir yüzün olamaz seçilebildiği şekiller için tasarlanmıştır.

İki ana durum şunlardır:

  • malzemenin içinden geçen bir cep

  • alt yüzeyi düz olmayan bir cep.

Metodoloji

  1. Profili seçmek için sağ tıklayın

  2. Düz bir yüzeye tıklayın.

  3. İşlenecek alanın bir kenarına tıklayın.

  4. Cebin Alt Z'sini verin

Örnekler

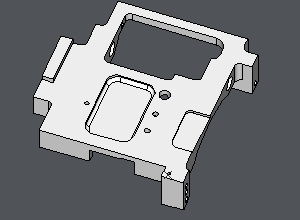

Malzemenin içinden geçen cep

İlk olarak, kenarı içeren düz yüzey seçilir.

Sonra, işlenecek cebin bir kenarı belirtilir.

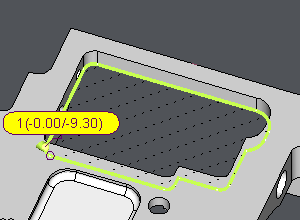

Alt Z değeri daha sonra Z-9.3'te bulunan duvarın altı seçilerek belirtilir. Profil bu yükseklikte oluşturulur, ancak istenirse iletişim kutusunda ayarlanabilir.

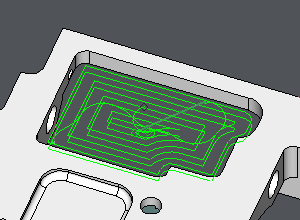

Bu durumda, cep iki zıt taraftan işlenebilir; alternatif olarak, tek geçişte işlemek için alt yükseklik değiştirilebilir.

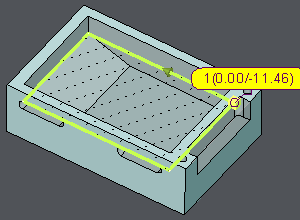

Düz olmayan alt yüzeye sahip cep

İlk olarak, kenarı içeren düz yüzey seçilir (bu durumda, üst yüzey).

Sonra, gerekli cebin bir kenarı belirtilir.

Alt Z değeri daha sonra eğimin başladığı yükseklik seçilerek belirtilir.

Bu yapılandırma, eğim yüzeyini dahil etmeden cebin kaba bir geçişinin yapılmasını sağlar.
