Parça orijinini tanımlamak için stok üzerinde problama. Çevrim çalıştırıldığında, prob merkezi belirlemek için yüzeye dokunur. Takım yolu simülasyonda görselleştirilebilir. |
Problamanın tanımı için tel kafes geometrisine tıklamak da mümkündür.
|
Seçilen her problama türü ayrı bir işleme çevrimi oluşturur. Bir orijini tanımlamak için birden fazla problama türü kullanmak mümkündür (böylece x, y ve z koordinatlarını elde etmek için):
Stratejide tanımlanan orijinin adı, her iki problama çevrimi için aynı olmalıdır, böylece birbirlerine bağlanırlar. Her iki çevrimin kombinasyonu, kontrol cihazında WCS koordinat konumunu tanımlayacaktır. |
|
|

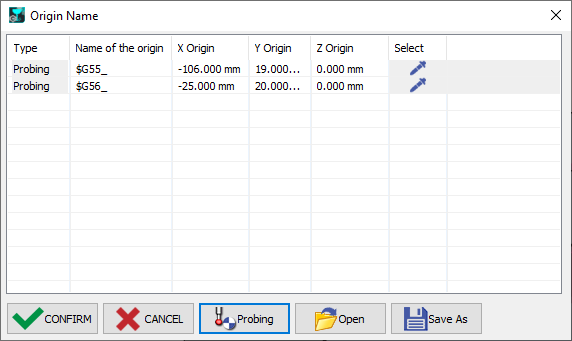

Problama çevrimleri için Orijin listelerini oluşturmak için Problama'ya tıklayın. Programlama ve NC kodlarında çıktı almak için paralel olarak oluşturulması gereken orijinler WCS. |
|
Problama Türleri
Dikdörtgen Blok
Dikdörtgenin Merkezinde Tanımlanır |
Dikdörtgen Cep
Dikdörtgen cepin Merkezinde Tanımlanır |
Silindir
Silindirin Merkezinde Tanımlanır |
Silindirik Cep
Silindir cepin Merkezinde Tanımlanır |
Bir Yüzeyin Z'si
Bir Z yüksekliğinde tanım |
2D Köşe 2x2
Dikdörtgen bir köşede tanım |
2D Köşe 2x1
Dikdörtgen bir köşede tanım |
2D Köşe 1x2
Dikdörtgen bir köşede tanım |
2D Köşe 1x1
Dikdörtgen bir köşede tanım |
Dikdörtgen Blok X
X'te dikdörtgenin ortasında tanım |
Dikdörtgen Blok Y
Y'de dikdörtgenin ortasında tanım |
|

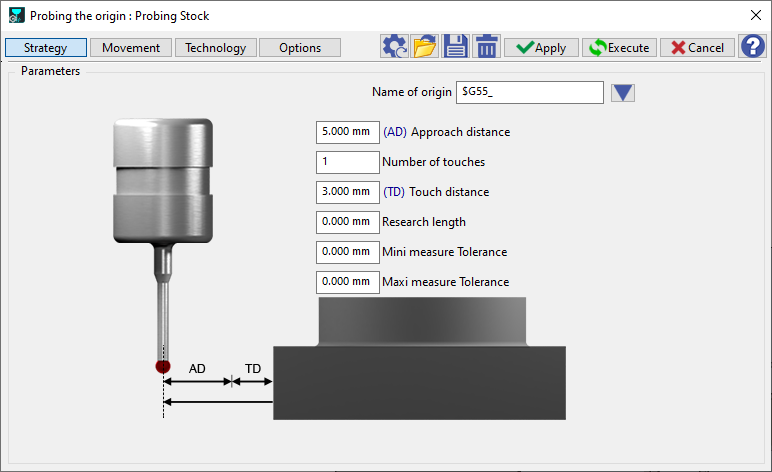

Strateji Parametreleri
|
İletişim Alanı |
Parametreler |
|
|
Parametreler |
||
|
|
||
Hareket Parametreleri
|
İletişim Alanı |
Parametreler |
|
|
Güvenlik (Z'de) |
||
|
Z'de yaklaşma ve geri dönüş |
Dokunuşlar arasında geri çekin |
Dokunuşlar arasında hareket |
Teknoloji Parametreleri
|
İletişim Alanı |
Parametreler |
|
|
Kesme Koşulları |
İlerleme |
|
|
Takım Numaralandırma |
Takım numarası |
Özel numara |
|
Uzunluk telafi no |
Çap kompanzasyon no |
|
|
Kullanıcı Alanları |
Yorum |
Kontrol Ünitesi |
|
Freze Ayarı |
|
|
Seçenekler Parametreleri
|
İletişim Alanı |
Parametreler |
|
|
Kelepçeler ve bileşenler üzerindeki davranış |
||
|
Güvenli alan |
||
