Stokta yapılan bu işlem, parça konumlandırma sorunlarının giderilmesini sağlar.

Parça kelepçelendiğinde, parçanın hizalamasını kontrol ederiz; doğru değilse, parçayı yeniden hizalamak için 2 seçenek mümkündür:

• Parça pozisyonuyla eşleşmesi için makine koordinat sistemini değiştirme

• veya plakayı döndürerek parçayı hareket ettirme (C ekseni)

Problama olmadan çok basit bir parçanın yanlış hizalanması

Dikdörtgen prizmanın merkezine bir delik açılması gerekiyor.

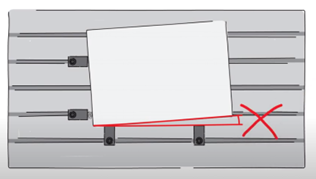

Parça kelepçelendiğinde, düzgün bir şekilde hizalanmamıştır. Bu yanlış hizalama görünür olmayabilir, ancak işlemin doğruluğuna katkıda bulunur.

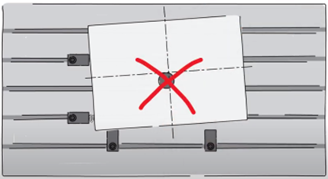

Problama olmadan açılan delik merkezden uzakta olur ve bu hassas parçalar için tolere edilemeyebilir.

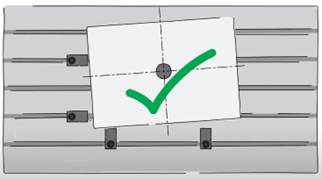

Problamayla yanlış hizalama düzeltmesi

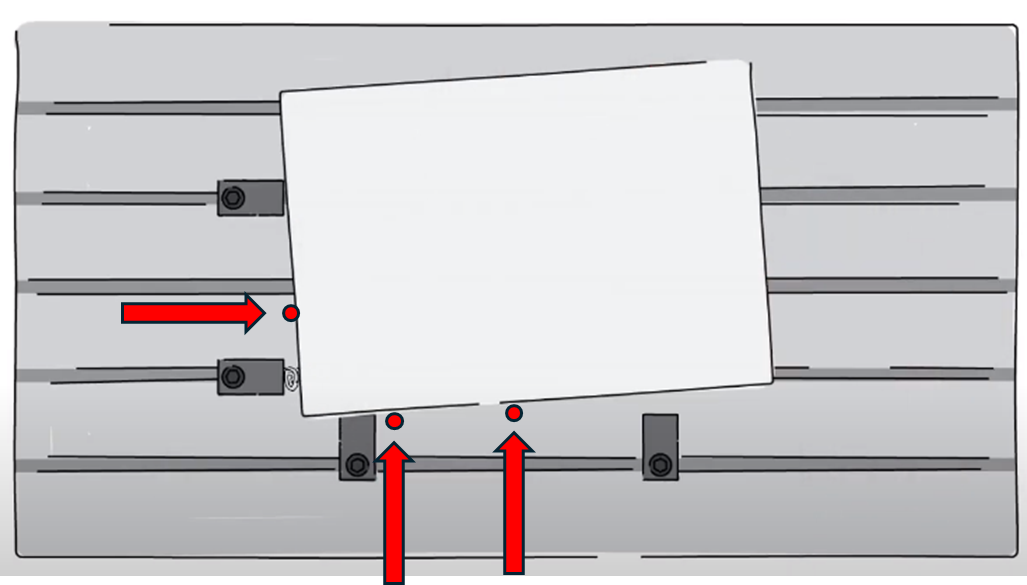

Parçanın konumunu ve stok yönünü kontrol etmek için prob kullanılır.

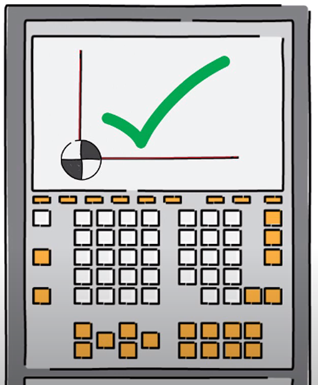

CNC kontrol ünitesinde orijin ve yön düzeltilir.

Başka bir çözüm de plakayı döndürerek parçayı hareket ettirmek olabilir.

Kontrol ünitesi açısal hatayı telafi eder ve doğru konum ve yönlendirmede işleme çevrimlerini gerçekleştirmek için işleme koordinatlarını günceller.

Diyalog Alanı

Parametreler

Parametreler

Orijin adı

(AD) Yaklaşma mesafesi

Dokunma sayısı

(TD) Dokunma mesafesi

Araştırma uzunluğu

Diyalog Alanı

Parametreler

Güvenlik (Z'de)

Hızlı düzlem alt.

Güvenlik mesafesi

Z'de yaklaşma ve geri dönüş

Dokunmalar arasında geri çekme

Diyalog Alanı

Parametreler

Kesme Koşulları

İlerleme hızı

Takım Numaralandırması

Takım numarası

Özel numara

Uzunluk telafi numarası

Çap kompanzasyon no

Kullanıcı Alanları

Yorum

Kontrol ünitesi

Frezeleme Seti

Diyalog Alanı

Parametreler

Kelepçeler ve bileşenler üzerindeki davranış

Tutucu Kontrolü

XY Ofseti

Güvenlik alanı

Z Ofseti
