Operasyonları programlamak için geometri seçimi karmaşık bir konudur.

Neredeyse her işleme menüsünün kendi yöntemi ve özellikleri vardır. Ayrıca geometri türüne, tel kafese veya katıya da bağlıdır.

Burada birçok bilgi bulunabilir:

• Frezelemede Geometri Seçimi

• 5 Eksenli Uzman için Seçim

• Tornalamada Geometri Seçimi

• Tel EDM'de Geometri Seçimi

Profillerin ve Takım Yollarının Yönü

Genel olarak:

• For milling, the G17 ( Z+ Plane) is the default setting. It defines the working plane where the X and Y axes determine the toolpath. Imagine a flat surface where the machine moves the cutting tool across the length (X) and width (Y).

• Tornalama için G18 (Y+ Düzlem) varsayılan ayardır. Burada, takım yolu X ve Z eksenleri tarafından tanımlanır. Basitçe söylemek gerekirse, takım malzemenin uzunluğu (X) ve derinliği (Z) boyunca hareket eder.

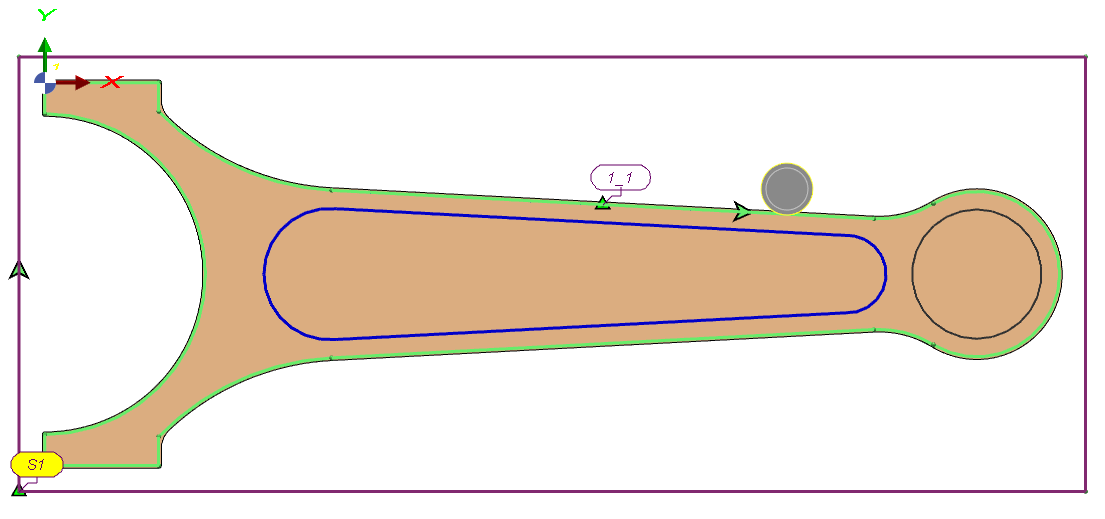

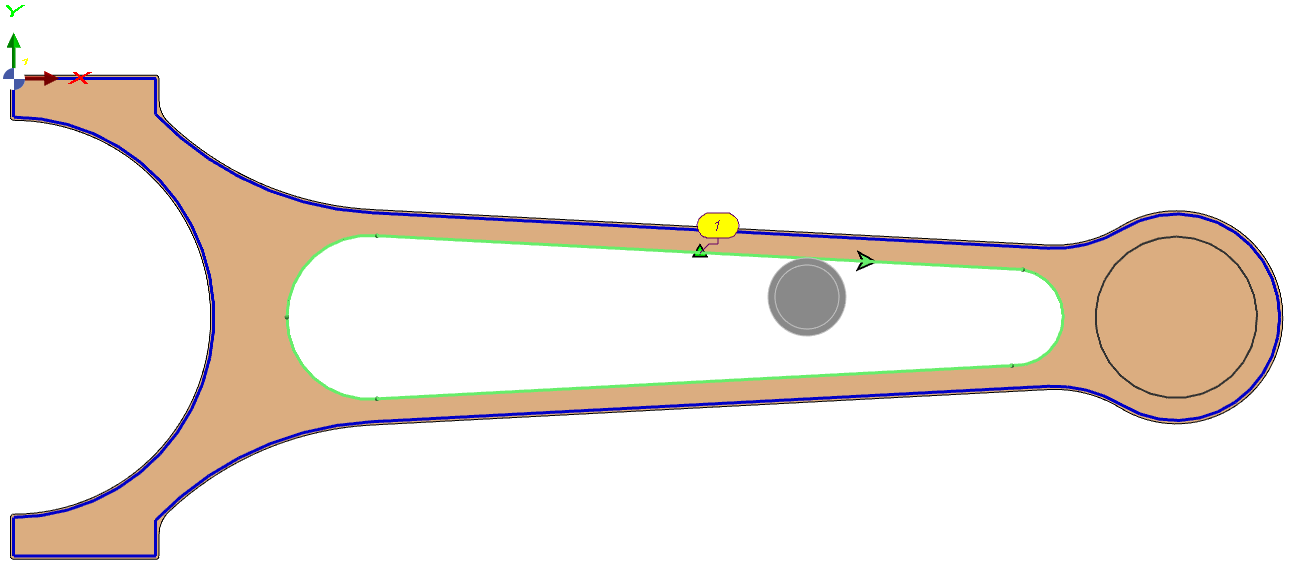

Seçilen profilin yönü, takım yolunun konumunu belirler (Sağ/Sol). Aşağıda bir frezeleme parçasında bir örneğe bakın:
