Tornalamada, geometri seçimi için iki ana yöntem düşünün:
-
Genel operasyonlar ve Kanal açma operasyonları: profiller gereklidir
-
delik işleme operasyonları: noktalar gereklidir.
|
|
Genel Operasyonlar ve Kanal Açma için Seçim
Genel Ope veya Kanal açma döngüleri için, geometri seçimi aşağıdaki gibi gerçekleştirilir:
|
|
Genel Ope |
Kanal açma |
|
Döngünüzü oluşturmak için önce Geometri Seçimi .
öğesine tıklayın. Ardından, başlangıç öğesinden son öğeye kadar seçerek işlenecek profili belirleyin. |
|
|
|
kullanarak doğrulayın. yeşil onay işareti. |
|
|
|
Takım yolu ayrıca Sonraki seçeneği seçilerek ters çevrilebilir. |
|
|
|
veya Önceki öğesi. |
|
|
|
Bunu takiben, yaklaşma ve dönüş vektörleri yönetilebilir, kaldırılacak malzemeye göre giriş ve çıkış yollarını gösterir. Varsayılan olarak, vektörler ilk ve son öğelere teğetsel olarak yönlendirilir. Belirlenen alanlara açı değerleri girilerek veya ekranda dinamik olarak değiştirilebilirler. |
|
|
Özel Durumlar
|
Bir yüzey işleme operasyonu, Profilin Aktivasyonu komutu kullanılarak profilin yönü ters çevrilerek de ters yönde gerçekleştirilebilir. |
|
|
Dış oluklar olarak yönlendirilen ancak iç oluklar olarak konumlandırılan olukları işlemek için özel bir yöntem vardır. Bu gibi durumlarda simetrik siluetlerin kullanılması gereklidir. |
|
Deliklerin Seçimi
Döngüler: Puntalama, Delik delme, Kılavuz çekme
|

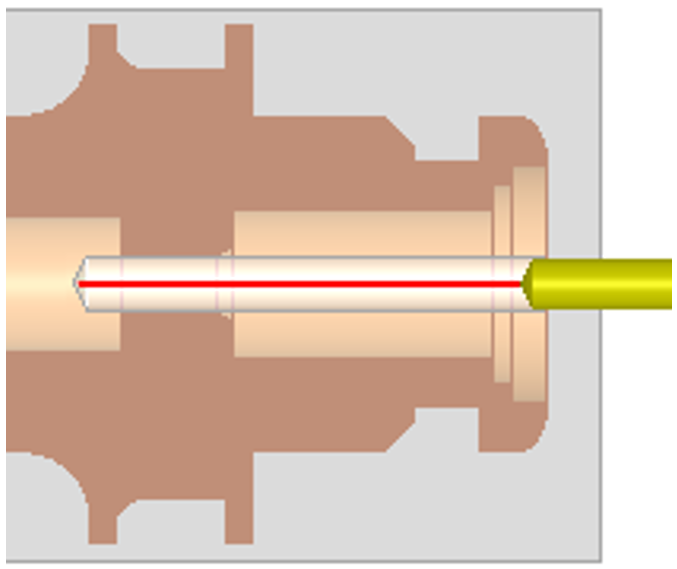

Bu üç döngü için geometri seçimi özeldir: yalnızca tek bir noktanın belirtilmesi gerekir. Noktanın delik ekseninde bulunması gerekli değildir. Sağdaki resimde gösterildiği gibi, geometrinin herhangi bir yerinde olabilir. Derinlik, aşağıdaki parametrelerle strateji sayfasında belirlenir: |
|
||
|
Puntalama operasyonu:
|
Delik delme operasyonu:
|
Kılavuz çekme operasyonu:
|
|
|
|
|
|
|
Eksenel Delme Artık, freze cepleri için kullanılan yönteme benzer şekilde, takım çapına göre filtreleme yaparak takımı önceden seçmek mümkündür. Liste, yetenekli takımlara indirgenir. Takım Çapı <= Geometri Çapı Varsayılan çap, toplama noktasının konumu ile hesaplanır. |
|
|
|
