GO2cam Online Yardım

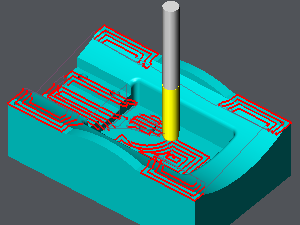

GO2cam topolojik alanları araştırır, burada eğim sıfır ve bu alanlara bir 2B cep çevrimi uygular.

Ana Noktalar

Bu çevrim, Z seviyelerinde çalışan çevrimlerin tamamlayıcı 'sidir.

Bu finiş, önceki çevrimde (kaba veya finişleme) tanımlananla aynı toleransı uygulayarak düz yüzeyler üzerindeki Z toleranslarına uyar.
Bu çevrim, freze kesicisinin aşırı malzeme ile karşılaşmasını önlemek için dikey yüzeylerin tam işlenmesinden önce kaçınılmalıdır. Sonuç olarak, takım kırılmasını veya dikey yüzeylerin işaretlenmesini önlemek için bu çevrimden önce bir kaba işleme operasyonu, bir finişleme operasyonu veya bir 2B kontur işleme programlanmalıdır.

İletişim Alanı	Parametreler
Takımyolu Stratejisi	İşleme Yönü	Tekrar işleme
İşlemenin Sınırlandırılması	Sınırlama Alanı
Adım Hesaplama	Adım (Takım oranı)	Adım değeri (Ae)
Toleranslar	XY Stok toleransı	Z Stok toleransı
Yükseklik Listesi	Yükseklik Listesi

İletişim Alanı	Parametreler
Güvenlik (Z'de)	Hızlı düzlem yüksekliği	Güvenlik mesafesi
Z'de yaklaşma ve geri dönüş	Yaklaşma yüksekliği	Geri çekilme yüksekliği
Z'de yaklaşma ve geri dönüş	Dönüş yüksekliği
Z Dalma	Dalma	Kalınlık
	Mini helis rad.	Mini rampa rad.
	Mini rad işleme alanı	Dalma açısı
Hızlı hareketlerin yönetimi	Hareketler: Hızlı, G1 Fmax, G0/G1 Fmax	Fmax emniyet mesafesi
Hızlı hareketlerin yönetimi	Hızlı/Fmax %
Güvenlik (XY'de)	XY emniyet mesafesi	SD/ Takım sapı
Güvenlik (XY'de)	Takım tutucunun yönetimi

İletişim Alanı	Parametreler
Kelepçeler ve bileşenler üzerindeki davranış	Ölçü Kontrolü	Ofset XY
Kelepçeler ve bileşenler üzerindeki davranış	Güvenlik alanı	Ofset Z
Takımyolu Optimizasyonu	Tekrar İşleme Alanı Toleransı	Maksimum adımı işle
	İlerleme düşüşü katsayısı	Maksimum adım katsayısı
	HSM yarıçap türü	HSM döngüsünün yarıçapı
	Kontür üzerindeki yarıçaplar
Eğrilerin Hesaplanması	Eğri toleransı	Eğri segmentasyonu
Takımyolu Hesaplanması	Takımyolundaki yayların ayrışması	Yayların ayrışma toleransı
