Çevrim : millyuGO Cep, millyuGO, Yüzey Cep Boşaltma, Cep, Cep+Kontür, Cep tekrar işleme, Z tekrarlı Cep, Z seviyesinde tekrarlı yüzey işleme, Dalarak Cep Boşaltma, PAM, Kaba İşleme / Ara Kaba, Yüzeye Göre Kaba, Cep - Şekil, Yüzey - Şekil, Düz Yüzey Finiş, 3 eksen isoparametrik, 5 eksen isoparametrik
Tanım
|
Üst üste binme bir operasyon sırasında bir takımın geçişleri arasındaki boşluk olarak tanımlanır. Üstüste binme (Takım çapı%) geçiş ile takım çapı arasındaki boşluğun oranıdır. Üst üste binme değeri (Ae) takımın sonraki geçiş için XY'de hareket ettirdiği mesafedir. |
|
|
Üst üste binme değeri için formül : XY Mesafesi = Takım çapı x Üst üste binme (0< Üst üste binme <1 ile) Örnek : Takım Çapı = 10 mm Üst üste binme = 0.8 Bu nedenle, Mesafe = 10 mm x 0.8 = 8 mm |
|
|
|
|
Tabanda kalan paso
|
Küre freze veya Radyüs Uçlu freze ile kullanılabilen seçenek. Cep tabanında kalan malzeme yüksekliğini yönetir. Bu değeri değiştirmek, üst üste binmeyi ve oluşturulan XY geçişlerinin sayısını değiştirir. |
|
Tarak oluşumu önlensin mi?
|
Radyüs takımı kullanırken takım yolu oluşturucunun açılı bölgelerde gagalama hareketlerinden kaçınmasını sağlar. Yörünge, sürekli bir taraklı hareketi izleyecek şekilde ayarlanır, bu da yumuşak geçişler, azaltılmış titreşim ve köşelerde veya keskin takım yolu açılarında iyileştirilmiş yüzey kalitesi sağlar. |
|

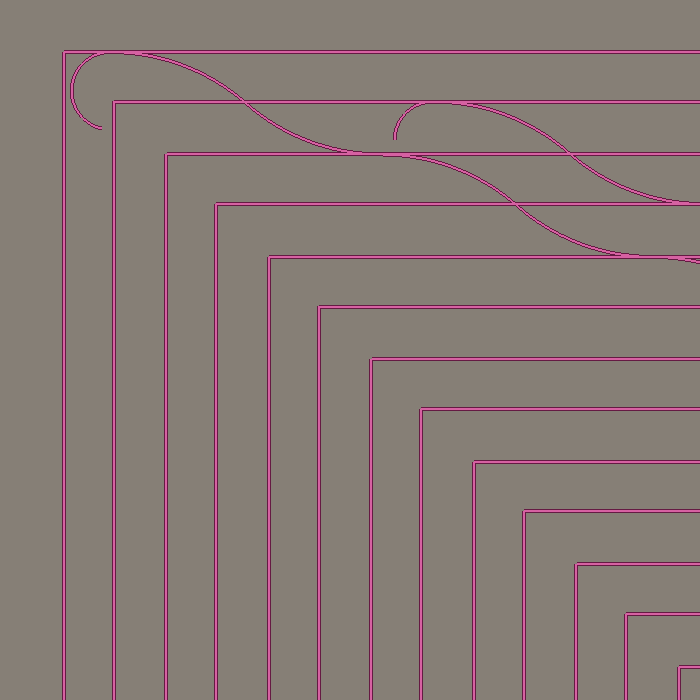

Tarak Oluşumunu Önle ayarı ile oluşturulan takım yolu
Hayır
.
Gagalama hareketi oluşturulmadığına dikkat edin. |

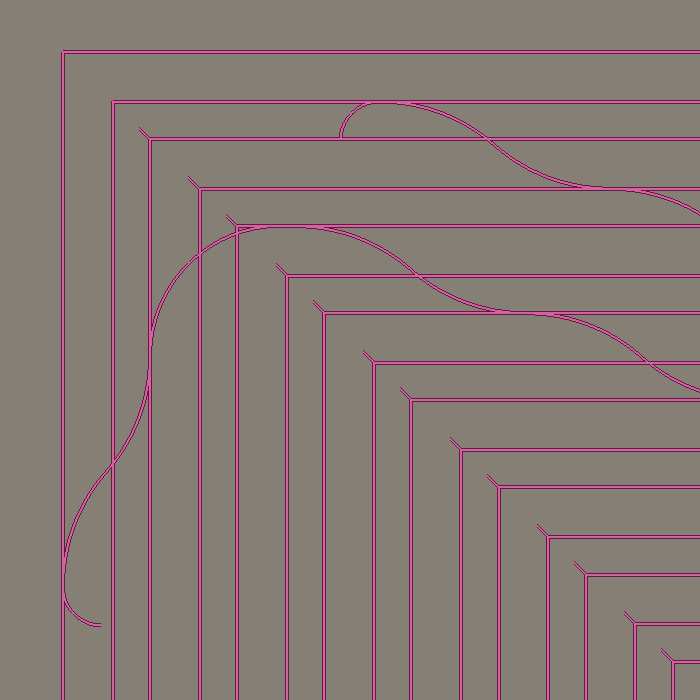

Tarak Oluşumunu Önle ayarı ile oluşturulan takım yolu
Evet
Köşelerde bir gagalama hareketi oluşturulduğuna dikkat edin. |

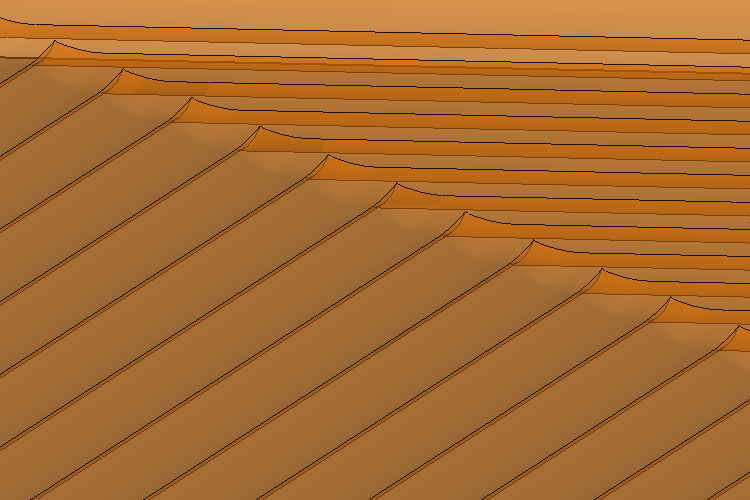

Tarak Oluşumunu Önle ayarı ile işlendikten sonra iş parçası
Hayır
.
Zirvelerin tarak yüksekliğinden daha yüksek olduğuna dikkat edin. |

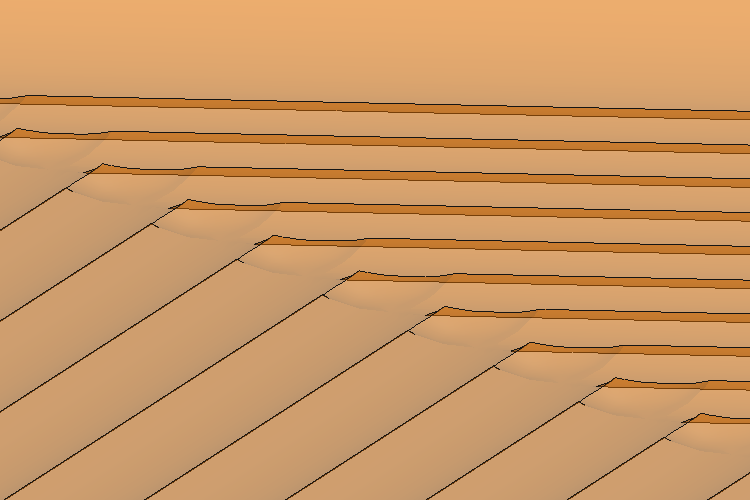

Tarak Oluşumunu Önle ayarı ile işlendikten sonra iş parçası
Evet
.
Tarak yüksekliğine uyacak şekilde zirvelerdeki azalmaya dikkat edin. |
