Tanım
Elementlerin hesaplanması ve görüntülenmesi ile ilgili çeşitli seçenekler.
|

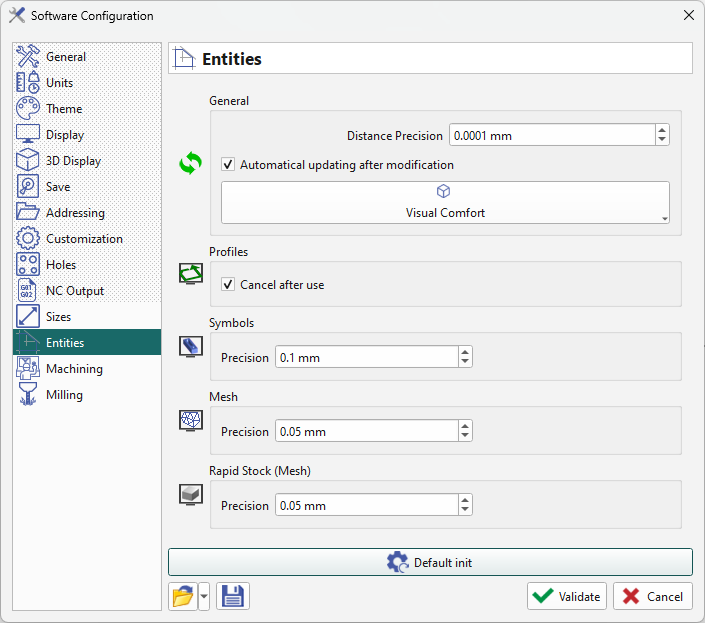

Varlıklar sayfasında bu bölümleri bulabilirsiniz:
|
|
Genel
|
Komutlar |
Açıklama |
|
|
Mesafe hassasiyeti |
Bu tolerans, geometri ve işleme için tüm hesaplamaları etkiler. Varsayılan değer 0,0001 mm'dir ve yalnızca geometrik tasarım hataları için değiştirilmelidir. |
|
|
Değişiklikten sonra otomatik güncelleme: |
Hesaplama, her değişiklikten hemen sonra otomatik olarak başlatılır. 3B hesaplamalar için veya birden çok ardışık değişiklik yaparken, bu seçeneğin işaretini kaldırmanız önerilir. Bu gibi durumlarda, tüm değişiklikler tamamlandıktan sonra manuel bir güncelleme yapın. |
|
|
Görsel Konfor |
yazılımdaki ekranla ilgili parametreleri değiştirmenize olanak tanır. Daha fazla bilgi için: Görüntüleme Seçenekleri
Bu iletişim kutusunda tanımlanan değerler *.ini dosyasına kaydedilmez seçenekleri. Bu değerler PCE dosyasına kaydedilir, bir .PCE dosyası açılırken sıfırlanır; varsayılan ayarlar olarak kaydedilemezler. |
|
|
İkon |
Komut |
Açıklama |
|
Profiller |
The Cancel after use option is checked when profiles are not retained after use. Tel Erezyon EDM'de KAPALI olarak ayarlanmamalıdır. |
|
Semboller |
Bu, sembol ekranı için tessellation hassasiyetini kontrol eder. |
|
Yüzey |
Bu, Yüzey tasarım ekranı için tessellation hassasiyetini kontrol eder. |
|
Hızlı Stok(Yüzey) |
Bu, stok ekranı için tessellation hassasiyetini kontrol eder. Only when Katı stok hesapla is set to Rapid Stock |
0,1'in altındaki tessellation toleransları daha fazla hassasiyet sunar ancak hızı azaltır.
