Presentation

GO2cam은 지오메트리의 공차라는 독특하고 강력한 기능을 제공합니다.

원래 형상을 수정하지 않고 프로파일을 생성하고 공차를 부여하는 원리입니다. 공차를 부여할 프로파일은 GO2cam에서 그려지거나 CAD 소프트웨어에서 가져온 2D 또는 솔리드 형식의 모든 유형의 지오메트리에 기반할 수 있습니다.

공차 명령은 밀링과 와이어 EDM 모두에서 사용할 수 있습니다 와이어 절단 EDM .

공차 명령은 두 가지 주요 목적이 있습니다.

다음 예에서는 이러한 기능을 소개합니다 2가지 기능 :

정확도:

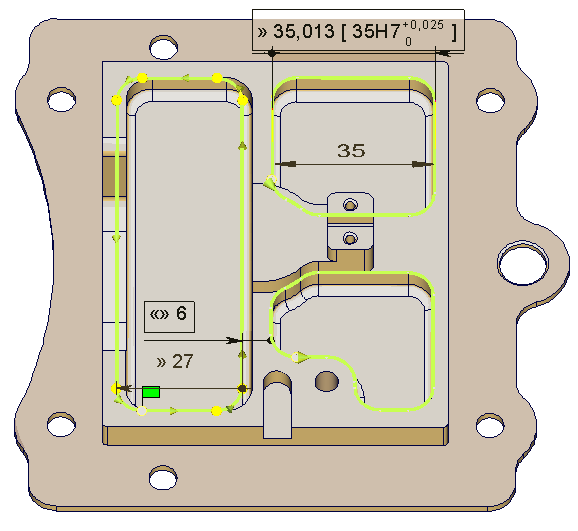

오른쪽 상단 모서리의 포켓 너비는 35mm입니다. 이는 제어를 통해 확인된 값입니다. 도면은 일반 공차가 H7임을 명시합니다.

공차 덕분에 이 값을 치수에 적용하고 평균 값을 가공하도록 선택할 수 있습니다. 이 경우 값은 35.0125mm입니다.

토폴로지:

포켓 사이의 벽은 실제로 6mm입니다(도면 참조). 모델에서 값은 5mm입니다.

공차 메뉴에서 이 오류를 수정할 수 있습니다. 전체 포켓이 이동되지만 너비(27)는 수정되지 않습니다.

GO2cam의 공차 기능에 중점을 두고자 합니다. 이러한 옵션은 CAD/CAM 시장에서 독특하고 독점적인 기능입니다!

설계 부서와 제조 부서가 서로 잘 소통하는 것이 얼마나 어려운지 우리 모두 알고 있습니다. 기계공의 관점에서 설계자는 항상 가공의 제약 조건을 고려하지는 않습니다!

전형적인 경우 중 하나는 공차의 정의입니다. GO2cam은 공차를 위한 쉽고 자동화된 도구를 제공하여 이 중요한 문제를 해결하는 데 도움이 됩니다.

공차를 다시 정의할 필요가 없습니다. 몇 번의 클릭만으로 가공 시 설계자가 정의한 공차가 고려됩니다!

원리는 매우 간단합니다. 새 공차를 정의하려는 것처럼 동작합니다.

먼저 프로파일을 정의하고 공차 유형(선형, 각도 또는 원형)을 선택한 다음 공차 부여 요소를 클릭합니다. 공차 자체를 정의해야 하는 시점에서 두 번 클릭 도면에 이미 정의된 CAD 공차를 클릭하면 값이 GO2cam에서 직접 복구됩니다!

CAD 공차 복구에 대한 비디오를 시청할 수 있습니다.

CAM 기술자가 CAD 모델을 가져올 때 가장 큰 문제 중 하나는 공차가 있는 많은 지오메트리를 수정해야 한다는 것입니다. 이유는 CAD 모델이 항상 공차의 공칭 값을 준수하여 설계되기 때문입니다!

오른쪽의 솔리드 부품의 보어 홀 공차는 25.4P6입니다.

하한 공차는 -0.031이고, 상한 공차는 -0.018입니다.

결과적으로 공칭 값 25.4로 그려진 지오메트리는 단순히 잘못되었습니다! 공차를 벗어났습니다!

GO2cam을 사용하면 치수를 쉽게 수정하고 하한, 상한 또는 평균 값에 따라 가공하도록 선택할 수 있습니다!

CAD 시스템에서 공차의 평균 값으로 그릴 수 있습니까? 라는 질문을 받지 않은 사람이 있을까요? 답은 아니오이지만 GO2cam을 사용하면 평균 공차 값을 고려하여 형상을 가공할 수 있습니다!

다음 예에서는 치수를 평균 값으로 정의하도록 선택합니다. 이 값 7.55는 가공에 사용되는 값입니다.

공차 원에 대한 비디오를 시청할 수 있습니다.

필요한 경우 공차 모듈을 사용하여 부품의 토폴로지를 수정할 수도 있습니다.

CAD 도면에서 읽은 치수와 실제 지오메트리 값이 다를 수 있습니다. 공차를 사용하면 지오메트리를 수정하지 않고 실제 치수를 준수할 수 있습니다. 지오메트리를 수정하는 것은 어렵거나 불가능할 수 있습니다.

예를 들어, 솔리드 인식 명령으로 정의된 구멍을 이동할 수 있습니다. 면의 모서리와 구멍 사이에 '공차'를 정의하고 치수를 변경하기만 하면 됩니다. 구멍이 이동되고 새 위치에서 가공되지만 지오메트리 자체는 수정되지 않습니다.

공차는 지오메트리가 아닌 프로파일에 적용됩니다. 즉, CAD 부서 또는 고객으로부터 받은 원래 CAD 모델을 수정하지 않습니다.

장점은 필요에 따라 공차 값을 여러 번 수정할 수 있다는 것입니다.

가공을 적용하고 나중에 공차를 수정할 수 있으며, 히스토리가 유지됩니다.
