소개

GO2cam은 완전 매개변수 방식이므로 다음을 수행할 수 있습니다.

  • 파트 패밀리를 쉽게 생성하고,

  • 치수를 수정하고,

  • 프로토타이핑 등을 수행합니다.

파트를 수정 가능하게 할지 여부는 파트 설계 방식에 따라 크게 달라집니다. 요소가 수정되면 평행성, 동심원성, 접선 제약 조건이 유지되므로 해당 요소에 연결된 모든 요소도 수정됩니다.

매개변수 스케치 예

이 장에서는 매개변수 설계의 기본 사항을 배우는 것을 목표로 합니다.

여기에서는 간단한 파트 패밀리를 설계하는 방법을 보여 드리겠습니다.

다음 예에서는 3가지 치수가 중요합니다.

  • 2개의 구멍, L이라고 하는 중심 간 거리

  • 2개의 구멍, L이라고 하는 직경 2개의 구멍 중

파라메터화된 파트를 디자인하려면 모든 지오메트리 요소들이 서로 링크되어 있어야 합니다.

이러한 링크는 평행성, 접선성, 동심원성 등과 같은 기계적 구속 조건입니다.

아래에서 이 부품을 단계별로 제작하고 나중에 수정하는 방법을 보여드립니다. 원하는 경우 GO2cam에서 재현할 수 있습니다.

디자인

GO2cam을 열고 파트 이름(예: Part #1)을 지정하여 드로잉을 시작합니다.

설명

이미지

1단계:

Click Circle Creation, click on 미리 정의된 원 [1] command.

Click the 축의 교차

대화 상자에 4(반지름)을 입력한 다음 입력 .

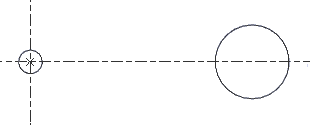

2단계:

미리 정의된 원 명령이 아직 활성화되어 있습니다.

좌표로 중심 생성: X=75, Y=0 .

반지름 값에 12.5를 설정합니다.

3단계:

미리 정의된 원 명령이 아직 활성화되어 있습니다.

이미 생성된 구멍 하나를 클릭하십시오. 상황에 맞는 커서 는 것을 나타냅니다 동심원도 (). 옵셋 값으로 5mm를 입력하십시오.

두 번째 구멍으로 동일한 작업을 반복합니다.

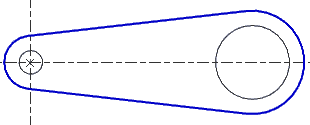

4단계:

클릭하세요 세그먼트 명령어.

방금 생성한 2개의 바깥쪽 원을 연속적으로 표시합니다. 컨텍스트 커서가 접선을 나타냅니다 ().

상단 및 하단 세그먼트를 생성하려면 이러한 작업을 2회 반복합니다.

5단계:

클릭하세요 드로잉 명령어.

Pass the cursor on the 2 outside circles and click when the automatic GO2cam suggestion is correct.

부품이 완료되었습니다.

수정

부품이 완료되면 작업을 저장합니다. Ctrl+S 키, 그런 다음 이동 파일, 다른 이름으로 저장 …그리고 부품에 다른 이름을 선택하십시오 (예: Part #2 ). 이제 부품을 수정할 준비가 되었습니다. 아주 간단합니다!

GO2cam 편집 , 그런 다음 선택 요소 편집 (단축키는 Ctrl+H ). 생성한 첫 번째 원을 클릭하면 대화 상자 영역에서 특징을 수정할 수 있습니다. 12를 입력하여 직경을 수정합니다. 두 번째 원에 대해서도 같은 작업을 수행하여 X 위치(L 값)와 직경을 수정합니다. 두 번째 파트가 완료되었습니다!

세 번째 부품에 대해 동일한 작업을 반복할 수 있습니다.

만약 파트가 우리가 배운 방식대로 설계되지 않았다면 수정은 가능하지만 전체 형상은 이동하지 않고 파트의 토폴로지를 준수합니다.
