Introduction

GO2cam에서 안전 영역은 재배치, 레벨 변경 또는 공구 변경을 수행할 때 공구가 후퇴하는 경계입니다. 공구의 움직임은 설정된 영역으로 제한됩니다.

명령어는 소재 정의 대화 상자 상자의 안전 영역 탭에서 사용할 수 있습니다 .

이전 버전(V6.10 이전)에서는 자동 솔리드 가져오기 중 원점 정의 탭 또는 가공 트리에서 소재를 마우스 오른쪽 버튼으로 클릭하는 특정 명령에서 명령어에 액세스할 수 있었습니다.

Safety Area Dialog.png
  • 자동 솔리드 가져오기 - 지지면 확인 후, 먼저 안전 영역을 정의할 수 있는 소재 대화 상자가 자동으로 표시됩니다.

  • 또한 언제든지 가공 트리 에서 명령어에 액세스할 수 있습니다. 더블 클릭하거나 마우스 오른쪽 버튼을 클릭하고 편집 소재 를 클릭하여 대화 상자에 액세스합니다.

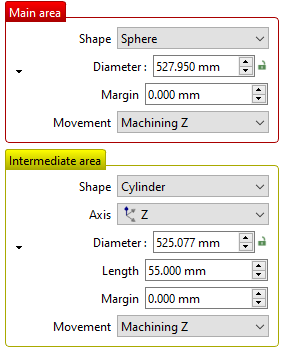

이 탭은 주요 영역 에 대한 경계 안전 상자를 정의하는 설정을 제공합니다. .

중간 영역


V6.11부터 일부 옵션의 이름을 포함하여 대화 상자가 수정되었습니다. 주요 영역 는 선택된 형상 을 기반으로 소재를 둘러싸는 안전 영역을 정의합니다. 이에 따라 반지름/직경과 길이를 정의하고, 참조

여유 을 그에 따라 선택할 수 있습니다. 경계 영역에


V6.11부터 일부 옵션의 이름을 포함하여 대화 상자가 수정되었습니다. 에 대한 경계 안전 상자를 정의하는 설정을 제공합니다. 값을 적용할 수도 있습니다

예를 들어 중공 바디의 내부 안전 영역을 정의합니다.

V6.11부터 일부 옵션의 이름을 포함하여 대화 상자가 수정되었습니다. 내부 경계 영역은 주황색/황색 바디로 표시됩니다. 매개변수는 주요 영역과 동일합니다. 안전 영역의 중심 수동으로 점을 선택하거나 특정 좌표를 삽입하여 정의할 수 있습니다. 중심

Types of Safety Area

을 클릭하면 부품의 기하학적 중심에 안전 영역이 자동으로 재배치됩니다. 주요 영역 에 대한 경계 안전 상자를 정의하는 설정을 제공합니다.

에 대해 정의할 수 있는 안전 영역의 유형은 다음과 같습니다.

이 경우 소재는 구성 요소의 중심 주위에 구로 둘러싸입니다. 공구 경로는 경계까지 확장됩니다.

실린더

경계 봉투는 구와 유사하게 정의되지만 원통형입니다. 또한 실린더의 축과 길이를 수정할 수도 있습니다.

이 유형은 선반 구성 요소에 이상적입니다.

실린더의 작업 평면

이 옵션을 사용하면 실린더의 외부 표면만 고려됩니다. 해당 표면을 통과하지 않는 작업(예: 이 경우 '상단' 작업)은 사이클에 설정된 위치에서 끝납니다.

다른 모든 가공 작업은 가공 방향에 수직인 실린더 면에 항상 배치되는 "가상" 평면까지 끝납니다.

참조 평면

이 경우 모든 공구 경로가 확장되는 참조 축을 기반으로 안전 평면 영역이 생성됩니다.

이 평면에 닿지 않는 공구 경로는 영향을 받지 않습니다.

구의 작업 평면 이 평면에 닿지 않는 공구 경로는 영향을 받지 않습니다. 을 사용하면 안전 영역을 정의하는 범용 도구를 얻을 수 있습니다.

여기서 구 옵션과 평면 옵션이 하나의 설정으로 결합되어 밀링 구성 요소에 대한 최적 설정이 생성됩니다.

Movement

V6.11부터 일부 옵션의 이름을 포함하여 대화 상자가 수정되었습니다. 이동 매개변수를 사용하면 2가지 옵션으로 접근 및 후퇴 공구 경로의 방향을 수정할 수 있습니다.

  1. 가공 Z

  2. 수직

가공 Z - 공구의 급속 동작은 사이클의 현재 Z 방향을 따라 안전 영역까지 이동합니다.

수직 - 사이클 급속 동작 완료 후 공구의 급속 동작은 안전 영역 봉투의 표면에 수직(법선)인 방향을 따릅니다. 이는 일반적으로 공구 경로에 굴곡을 생성하여 안전 영역까지의 이동 거리를 최소화합니다.

참고 : 정의된 안전 영역 은 소재와 함께 솔리드의 지오메트리 에 연결됩니다. 지오메트리를 변경하면 안전 영역이 변경 사항에 맞게 조정되어 여유를 유지합니다.

이 기능을 보여주는 비디오를 오른쪽에서 볼 수 있습니다.
