개요 5x Expert in GO2cam employs a stepwise approach to toolpath generation, emphasizing iterative refinement. The process involves sequential calculation and adjustment, progressing from basic toolpath creation to advanced gouge control.
프로세스 분류 5X Expert의 프로그래밍 프로세스는 별도의 탭을 통해 액세스할 수 있는 여러 단계로 구성됩니다. |
||
|
1단계: 표면 경로 이 초기 단계에서는 공작물 표면에 대한 원하는 가공 패턴을 정의하는 작업이 포함됩니다. 사용자는 다양한 매개변수를 조정하여 원하는 절삭 경로를 생성할 수 있습니다.
|
표면 경로
|
1. 올바른 공구경로 생성
|
|
2단계: 공구 축 제어 이 단계에서 사용자는 축 조작 및 틸트 각도 조정을 통해 공구의 방향을 제어합니다. 이를 통해 효율적인 가공을 위한 최적의 공구 위치를 보장합니다. |
공구 축 제어
|
2. 공구 작업 방향
|
|

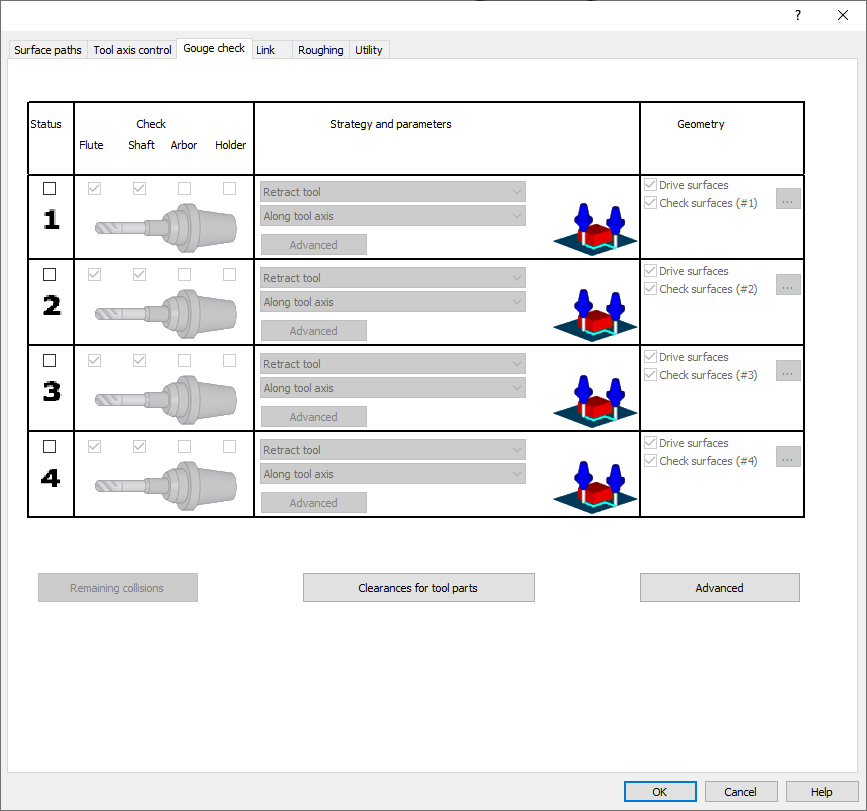

3단계: 게이지 체크 이 단계는 공구 충돌을 방지하는 데 중점을 둡니다. 사용자는 공작물과 공구를 간섭으로부터 보호하기 위한 전략과 매개변수를 정의합니다. |
게이지 체크
|
|
|
4단계: 링크 마지막 단계는 공구경로 연결을 관리하는 것입니다. 사용자는 매끄러운 공구 이동을 보장하기 위해 리드인/아웃, 후퇴/접근 위치 및 간격/슬라이스 처리를 정의합니다. |
링크
|
4. 후퇴 및 접근 조정
|
|
프로그래밍 프로세스 전반에 걸쳐 각 단계 후에 공구경로를 시뮬레이션하여 다음 단계로 진행하기 전에 오류를 식별하고 수정하는 것이 좋습니다. |
||
|
|
||
