가공 작업을 위한 지오메트리 선택은 복잡한 주제입니다.

거의 모든 가공 메뉴에는 자체 방법과 특징이 있습니다. 와이어프레임 또는 솔리드와 같은 지오메트리 유형에 따라서도 달라집니다.

여기에서 많은 정보를 찾을 수 있습니다.

• 밀링에서의 지오메트리 선택

• 5축 전문가를 위한 선택

• 선반에서의 지오메트리 선택

• 와이어 EDM에서의 지오메트리 선택

프로파일 및 공구경로 방향

일반적으로:

• For milling, the G17 ( Z+ Plane) is the default setting. It defines the working plane where the X and Y axes determine the toolpath. Imagine a flat surface where the machine moves the cutting tool across the length (X) and width (Y).

• 선반의 경우 G18(Y+ 평면)이 기본 설정입니다. 여기서 공구경로는 X축과 Z축에 의해 정의됩니다. 간단히 말해, 공구는 소재의 길이(X)와 깊이(Z)를 따라 이동합니다.

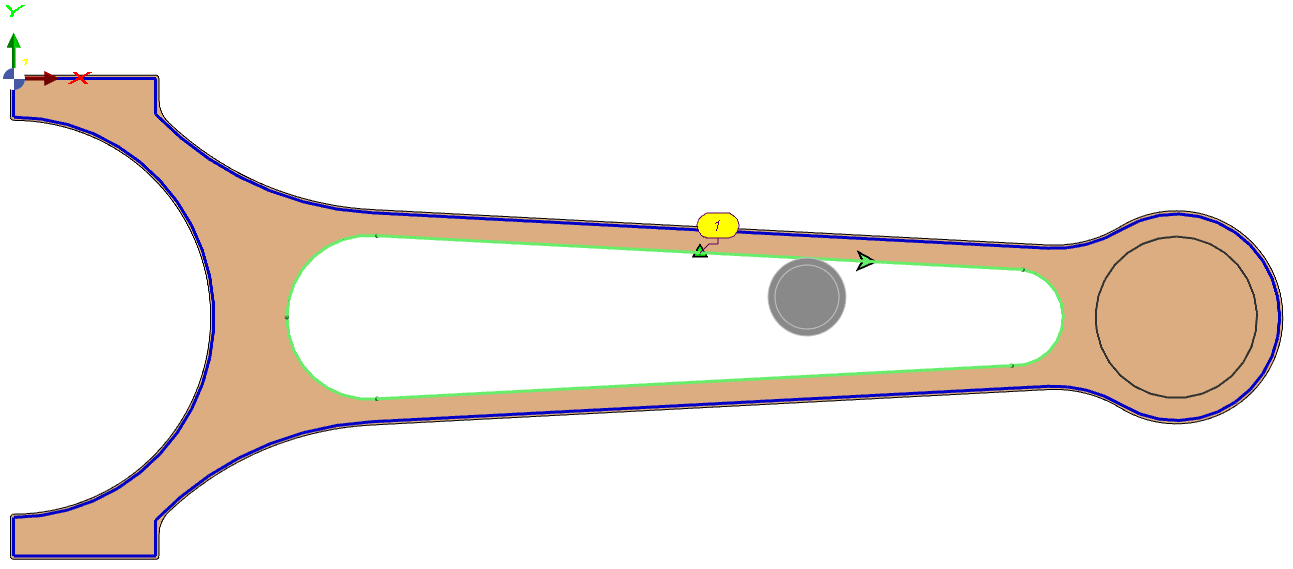

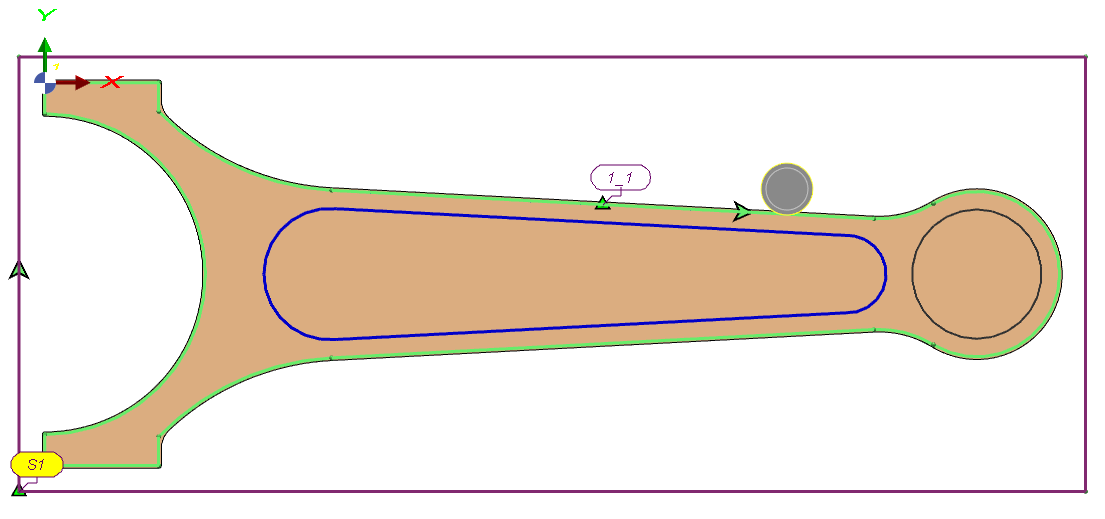

선택한 프로파일의 방향에 따라 공구경로의 위치(오른쪽/왼쪽)가 결정됩니다. 아래 밀링 부품의 예를 참조하십시오.
