Finishing

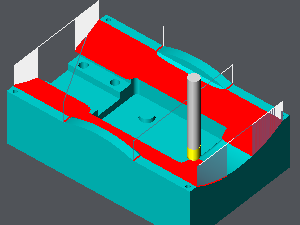

GO2cam 적용 윤곽선 경로 Z 레벨별로 형상을 절단하여 중심 공구 모드에서.

주요 포인트

개념으로 Crest Height 그리고 수직 추종 , 마무리 사이클은 대부분의 토폴로지에 적용할 수 있습니다.
리드인 및 리드아웃 반경을 정의하여 HSM 기계에 잘 적용된 '낙엽' 동작에서 재료의 « 접근/복귀 »를 얻습니다.
그만큼 일정한 Z 증분 (일정한 crest=no)에 훨씬 더 적합합니다. 수직 얼굴. 그만큼 일정한 crest 높이는 더 나은 결과를 제공합니다. 경사가 작은 면 .
일정한 Z 증분은 경사 추종 계산과 결합될 수 있습니다. 이 접근 방식은 일정한 crest 높이가 예 로 설정된 경우에 비해 패스 수를 줄입니다. 그러나 결과가 항상 최적인 것은 아닙니다.
이 솔루션은 준정삭 패스에 적합한 절충안입니다.

이 사이클은 평평한 면에서 공구 경로를 계산할 수 없습니다.

전략 파라미터

대화 상자 영역	파라미터
공구 경로 전략	가공 모드	Upwards Machining
	Slopes Reworking	Undercut machining
	윤곽선 반경
가공 제한	한계 영역
Z 단계 계산	Z Step (Ap)	일정 cusp
Z 단계 계산	스켈럽 값
허용 오차	XY 소재 허용량	Z 소재 허용량
고도 목록	고도 목록

운동 파라미터

대화 상자 영역	파라미터
안전	급속 평면 고도	안전 거리
Z에서 접근 및 복귀	복귀 고도
재료의 리드인 형식	XY에 강제된 리드인	경사를 따르는 리드인
재료의 리드인 형식	슬로프의 각도
안전 (XY에서)	SD/ 공구 샹크	툴 홀더 관리
XY의 리드인 및 리드아웃	리드인 길이	리드아웃 길이
	리드인 호 반경	리드아웃 호 반경
	리드인 반경 각도	리드아웃 반경 각도

기술 파라미터

대화 상자 영역	파라미터
가공 조건	품질	가공 속도
	피이드레이트/잇수	스핀들 방향
	수평	스핀들 속도
	피이드레이트	플런지 피드
	스핀들 속도 범위	냉각수 번호
	특정 냉각제
공구 번호 매기기	공구 번호	특정 번호
공구 번호 매기기	길이 보정 번호	직경 보정 번호
사용자 필드	주석	제어 장치
사용자 필드	밀링 세트

옵션 파라미터

대화 상자 영역	파라미터
클램프 및 컴포넌트의 동작	게이지 체크	옵셋 XY
클램프 및 컴포넌트의 동작	안전 영역	옵셋 Z
커브 계산	커브 공차	커브 세그먼트화
공구 경로 계산	공구 경로의 호 분해	호 분해 공차
