• 상단에는 필터 대화 상자 [1] , which enables to hide geometric elements by type, by color, by layer, etc.

• 가장 중요한 요소로 간주되는 요소에 대한 디스플레이 탭이 아래에 있습니다. 즉, 솔리드 [2] , 소재 [3] , the symbols (vices, clamps…), and the tools. Those buttons enable to hide/display those elements and to manage their transparency with 1 only click.

페이지 하단에서 필터 사용에 대한 비디오를 시청할 수 있습니다. 여기를 클릭하십시오

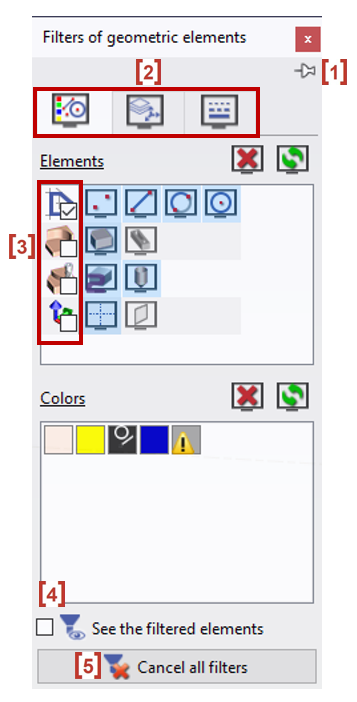

You can let the dialog open with the pin icon. [1]

다음과 같은 탭이 있습니다. 3개의 탭 [2] :

• 요소 및 색상: 요소 또는 색상을 숨기기(예: 모든 파란색 요소)

• 레이어 및 평면: 하나 이상의 레이어 또는 평면에 속한 모든 요소를 숨기기

• 선(유형 및 두께): 선의 유형이나 두께에 따라 요소를 숨기기

You can filter according to families [3] :

• 2D

• 3D

• 가공

• 작업평면

Check the box [4] 필터링된 요소를 시각화할 수 있도록 하기 위해 필터링 요소를 활성화합니다. 즉, 비활성 상태(선택 불가능)이지만 여전히 표시됩니다.

The button [5] 전체 필터 취소 대화 상자에 적용된 모든 필터를 재설정하고, ‘숨기기’ 명령으로 수행한 작업도 취소합니다. 편집 메뉴와 상황에 맞는 팝업 메뉴에서 사용할 수 있습니다.

전체 필터 지우기에 대한 비디오를 시청할 수 있습니다. (비디오를 두 번 클릭하여 확대!)

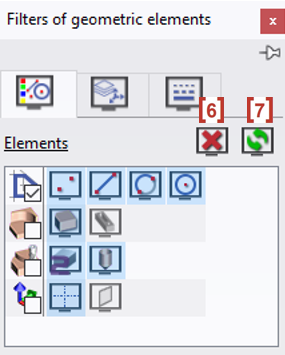

취소 [6] resets all the filters applied for the current type of filter

반전 [7] the selection enables to see only one type of element if you first filter it. For example, in a multitude of colors used, if you want to see only the blue elements you can do it by filtering the blue color, then inverting the selection.

각 유형의 엘리먼트는 고유한 아이콘을 가지고 있습니다. 활성 엘리먼트는 아이콘이 색상으로 표시되고 눌러진 상태(파란색)입니다. 예를 들어 치수와 같은 엘리먼트 유형을 필터링하려면 아이콘을 클릭하면 회색으로 변합니다.

‘패밀리’가 선택 안 함 이면 모든 엘리먼트가 표시됩니다.

‘패밀리’가 선택됨 이면 모든 엘리먼트가 숨겨집니다.

엘리먼트가 정사각형 숨겨져 있거나 선택된 경우 가 표시됩니다.

필터 대화상자에 ‘쓰레딩 포인트’라는 새로운 엔티티 유형을 추가했습니다.

기하학적 포인트와 구별하여 스레딩 포인트를 구분할 수 있습니다.

색상 상자를 클릭하면 해당 색상의 모든 요소가 필터링됩니다. 그러면 새로운 상태를 표시하는 ‘사용자’ 아이콘이 나타납니다. 여기서는 노란색이 필터링되고 주황색과 파란색이 활성화되어 있습니다.

특수한 경우:

• 2가지 색상 아이콘은 항상 한 가지 유형의 요소(무경계 요소(선, 원) 및 치수)에 지정되므로 특수합니다.

• 경우에 따라 색상 상자에 ‘경고’ 아이콘이 나타납니다. 이 아이콘은 해당 색상의 일부 요소가 다른 종류의 필터(선 유형, 요소 유형 등)에 의해 필터링되었음을 나타냅니다.

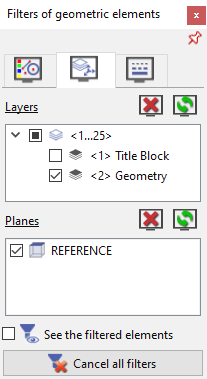

필터링하려면 평면 및 레이어 , 해당 상자의 선택을 취소하기만 하면 됩니다.

선택 취소된 평면 또는 레이어에 속한 모든 요소는 더 이상 액세스할 수 없습니다.

오른쪽 예에서 레이어 1 ‘타이틀 블록’의 모든 요소가 필터링됩니다.

자동 모드: GO2cam은 지오메트리 메뉴에서 소재를 필터링하고 가공에 표시합니다.

사용자 모드: 사용자는 언제든지 소재를 표시할지 여부를 선택합니다.

사용자 모드: 사용자는 언제든지 소재를 필터링할지 여부를 선택합니다.

자동 모드에서 현재 평면의 축 시스템은 항상 표시됩니다.

활성 모드에서는 모든 평면의 축 시스템이 표시됩니다.

비활성 모드에서는 축 시스템이 표시되지 않습니다.

a left click on the element icon enables to hide it (and display it). By default the element is visible [1] , 숨겨져 있으면 클라우드 아이콘 [2] is positioned on it.

엘리먼트 아이콘을 가운데 클릭하면 활성화할 수 있습니다 투명도 변경을 나타내는 작은 화살표가 녹색으로 바뀝니다.

By clicking this 화살 [3] , 커서에 접근하여 조정할 수 있습니다 투명도 강도 [4] .

파란색일 때 화살표를 직접 클릭하여 투명도를 활성화하고 조정할 수도 있습니다.

In turning, the cursor bars for part and stock enable to access your define cutom 단면도 [5] . The section is always done on the 2 elements at the same time.

필터 사용에 대한 비디오를 시청할 수 있습니다.
