소개

이 페이지에서는 선반 기계용 척을 만드는 방법을 설명합니다.

▶️ 페이지 하단의 비디오 시청: 여기를 클릭하세요


공구, 심볼, 기계 등의 생성 프로세스는 대화형 축 시스템으로 더욱 유연해졌습니다.

  • 화살표 - 선택한 축 방향을 반전시킵니다.

  • 문자 - 선택한 축을 다른 방향으로 재배치할 수 있습니다.

  • 원점 - 축 시스템을 다른 원점으로 재배치할 수 있습니다.

▶️ 생성 프로세스에 대한 비디오를 시청하세요.

Help  - Symbols Creation with Interactive axes-20250218-061726.png

척 생성

홈페이지에서 "클램핑 / 툴홀더" 모듈을 선택합니다.


GO 버튼을 클릭하세요.

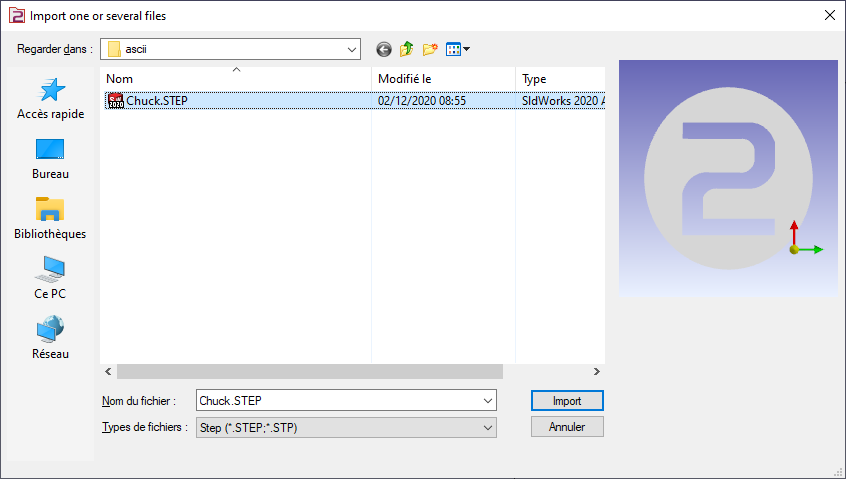

가져올 파일을 선택하세요.

솔리드에 적용할 가져오기 옵션을 선택합니다.

“적용”을 클릭하세요.

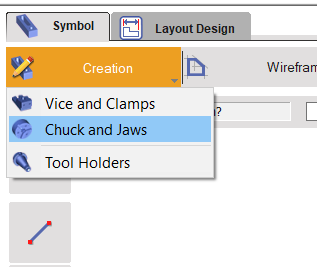

“생성” 탭을 클릭한 다음 “척,조” 메뉴를 클릭하세요.

축 시스템을 생성하는 명령을 클릭하세요.

축 시스템의 위치를 정의할 공구를 선택하세요.

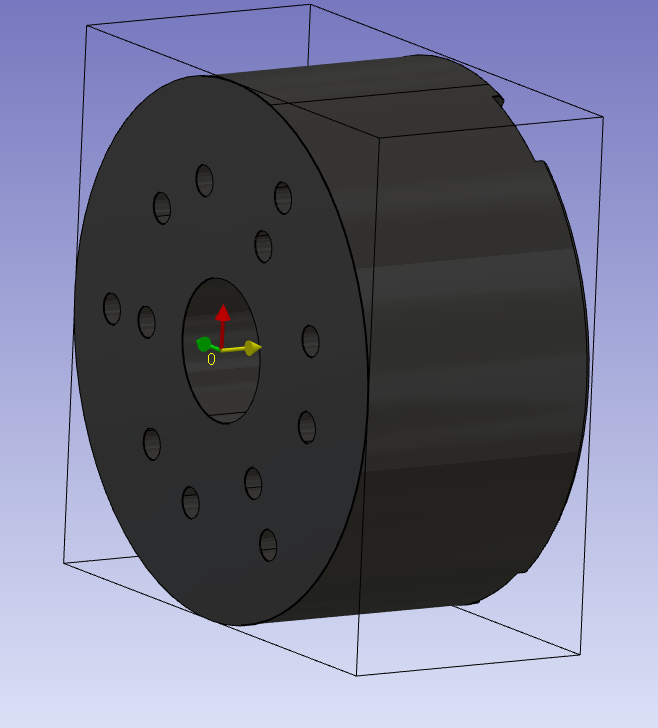

축 시스템 0을 정의합니다.

이 축 시스템은 기계의 워크 어셈블리 서포트에서 척의 장착 지점이 됩니다.

Z축은 회전축을 정의합니다.

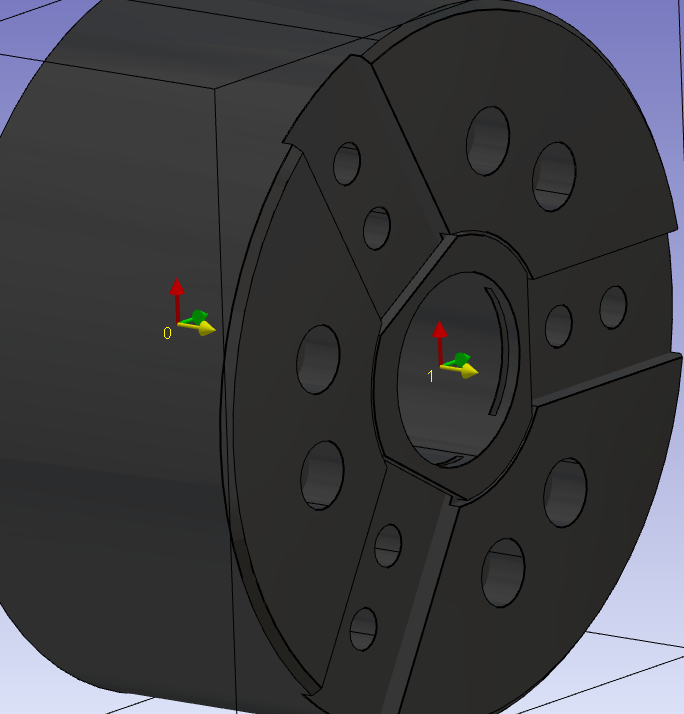

축 시스템 1을 생성하려면 동일한 명령을 수행하세요.

원점 위치는 조가 장착될 면을 정의합니다.

Z축은 축 시스템 0과 동일해야 합니다.

X축은 터닝 평면의 X축과 정렬됩니다. 또한 첫 번째 조의 위치를 정의합니다.

GO2cam에서 사용하기 위해 사용자의 심볼 폴더에 파일을 저장하세요.

핵심 사항

  • 축 시스템 0은 워크 어셈블리 서포트의 장착 지점입니다.

  • 축 시스템 1은 첫 번째 조가 장착된 위치를 정의합니다.

  • 두 축 시스템의 Z축은 기계의 회전축으로 방향이 지정됩니다.

▶️ 척에 대한 비디오 시청:
