정의
|
스톡에서 수행되는 이 작업은 파트 위치 지정 문제를 해결할 수 있습니다. 파트가 클램핑되면 파트 정렬을 확인합니다. 올바르지 않은 경우 파트를 다시 정렬하기 위해 두 가지 옵션을 사용할 수 있습니다.
|
|
프로빙 없이 매우 간단한 파트의 정렬 불량 |
||
구멍을 큐보이드의 중심에 뚫어야 합니다. |

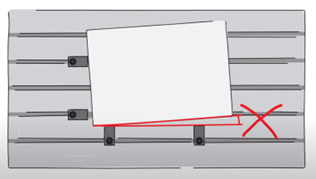

파트를 클램핑할 때 제대로 정렬되지 않습니다. 이 정렬 불량은 보이지 않을 수 있지만 작업의 부정확성에 기여합니다. |

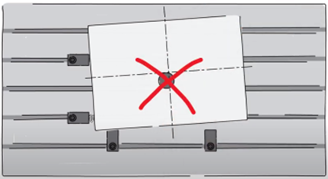

프로빙이 없으면 드릴링된 구멍이 중심에서 벗어나 정밀 부품에 허용되지 않을 수 있습니다. |
|

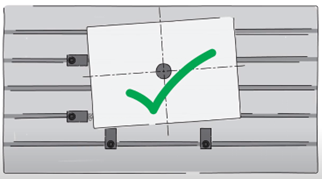

프로빙을 통한 정렬 불량 수정 |
||

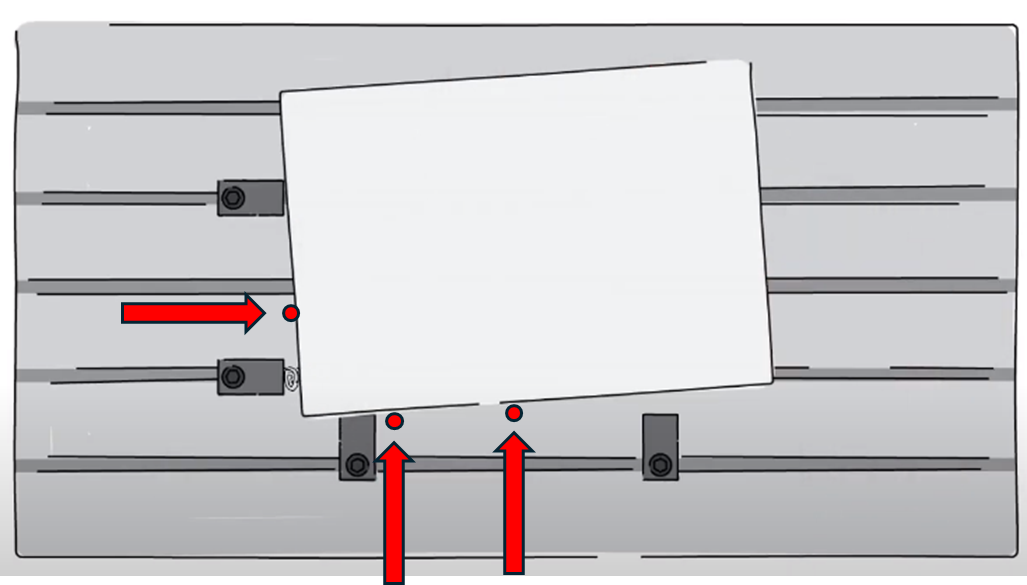

파트가 프로빙되어 스톡의 위치와 방향을 확인합니다. |
원점과 방향은 CNC 컨트롤러에서 수정됩니다. 또 다른 해결책은 플레이트를 회전하여 파트를 이동하는 것입니다. |
컨트롤러는 각도 오류를 보정하고 가공 좌표를 업데이트하여 올바른 위치와 방향에서 가공 사이클을 수행합니다. |
프로빙 유형
세 가지 다른 전략을 사용하여 파트의 정렬을 확인할 수 있습니다.
측면 각도
|
상단 각도 X
|
상단 각도 Y
|
전략 파라미터
|
대화 상자 영역 |
파라미터 |
|
|
파라미터 |
||
|
|
||
운동 파라미터
테크놀러지 파라미터
|
대화 상자 영역 |
파라미터 |
|
|
가공 조건 |
피이드레이트 |
|
|
공구 번호 매기기 |
공구 번호 |
특정 번호 |
|
길이 보정 번호 |
직경 보정 번호 |
|
|
사용자 필드 |
Comment |
제어 장치 |
|
밀링 세트 |
|
|
