このコマンドを使用すると、クランプ要素を選択し、現在のワークピースに配置できます。クランプ要素には、バイス、クランプ、およびあらゆるサポートコンポーネントを含めることができます。

バイスをインポートして配置するには、次の手順に従います。

加工ツリーで 素材行を右クリックします そして 「バイスとクランプ」を選択します。

リストからバイスを選択して検証します。

複数のライブラリから要素を選択できます。

• ユーザーライブラリ：ユーザーが作成した要素が保存されているディレクトリ。

• 最近使用したコンポーネントのリスト。

• 他のリスト（ここでは5TH AXIS、Erowa、Jergens）は、クラウドシステムからダウンロードできます。「ダウンロード」ボタンをクリックして、コンピューターにインストールするライブラリを選択します。

必要に応じて原点に合わせて位置を調整し クリック 「緑色のチェックマーク」をクリックして検証します。

ワークピースを固定するために、バイスを回転または平行移動する必要がある場合は、バイスをさらに調整できます。

X軸、Y軸、Z軸を使用するか、対応するフィールドに値を入力してバイスを平行移動できます。

「緑色のチェックマーク」をクリックして検証します。

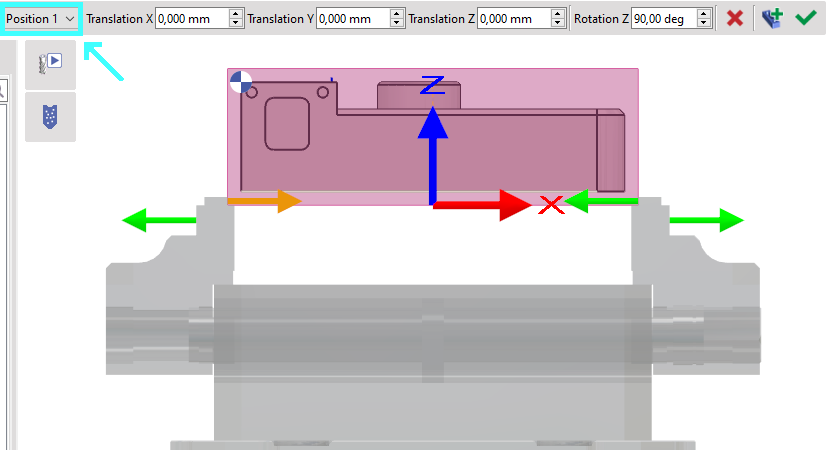

ここでは、位置1が選択されています。部品が大きすぎて、ジョーが範囲外になっています。

位置2に切り替えると、はるかに改善されていることがわかります。

Zの位置は、バイスの作成中に定義された軸系によって直接指定されることに注意してください。

このビデオでは、マルチ締め付け付きバイスの作成方法と、ソリッドでの使用方法を示しています。

あなたは関連付ける必要があります バイス に 部品 設定 「上面」と「下面」。

バイスを上面に関連付けるには：

"上面"を右クリックして編集

「設定に関連付けられたシンボル」をクリックして、バイスを選択します。

クリック 2回 「緑色のチェックマーク」をクリックして選択を確認し、検証します。

更新と合計をクリックします。

'参照'から'下面'に平面を変更します

バイスをインポートし、ワークピースの下面に合わせる手順を繰り返します。

バイスを下面に関連付けるには：

"下面"を右クリックして編集

をクリック 設定に関連付けられたシンボル そしてバイスを選択します。

クリック 2回 「緑色のチェックマーク」をクリックして選択を確認し、検証します。

更新と合計をクリックします。

上面と下面のバイス設定に関するビデオを見ることができます。
