概要
|
このコマンドを使用すると、手動操作で設定面を変更できます。たとえば、パーツのフリップフラップをどのようにプログラムするかを定義できます。 |
パーツのフリップフラップ
機械では、パーツの片側を加工した後、通常はパーツを手動でロック解除し、反対側にロックして加工します。GO2camではこの操作を簡単にプログラムし、1つのPCEファイル内に2つの異なるNCファイルを生成できます。
手順は以下のとおりです。
-
参照平面の反対側の作業平面を作成します。
-
この作業平面で、反対側の操作をプログラムできます。
-

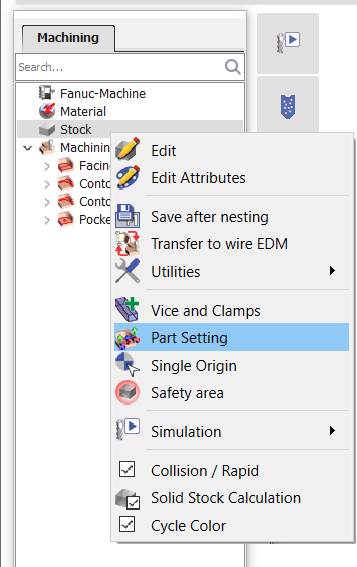

定義 パーツ設定 ：このコマンドを使用すると 座標系の変更が可能になります いくつかの操作の計算用。行の 素材 を右クリックして、「パーツ設定」を選択します。
2つのパーツ設定を定義する必要があります。1つは操作リストの先頭にある参照平面用、もう1つは作成した作業平面を選択して反対側用です。
-
Finally, define 2 different 設定番号 , one for each setting. You can generate 2 NC files, 1 for each face machined.
|
|
|
|
|
