はじめに

このページでは、単一の旋盤工具ホルダを作成する方法について説明します。

(blue star) ページ下部にビデオがあります。 ここをクリック


工具、シンボル、機械などの作成プロセスは、対話型の軸システムにより、よりスムーズになりました。

  • 矢印 - 選択した軸の向きを反転します

  • 文字 - 選択した軸を異なる方向に再配置できます

  • 原点 - 軸系を別の原点に再配置できます

Help - Symbols Creation with Interactive axes-20250218-061726.png

旋盤工具ホルダの作成

サンプルは左インサートホルダで行われています。右と左のインサートホルダの違いについては、下記の章で説明しています 「右または左インサートホルダの工具ホルダの違い」

ホームページで「クランピング／工具ホルダ」モジュールを選択します。

GOボタンをクリックします

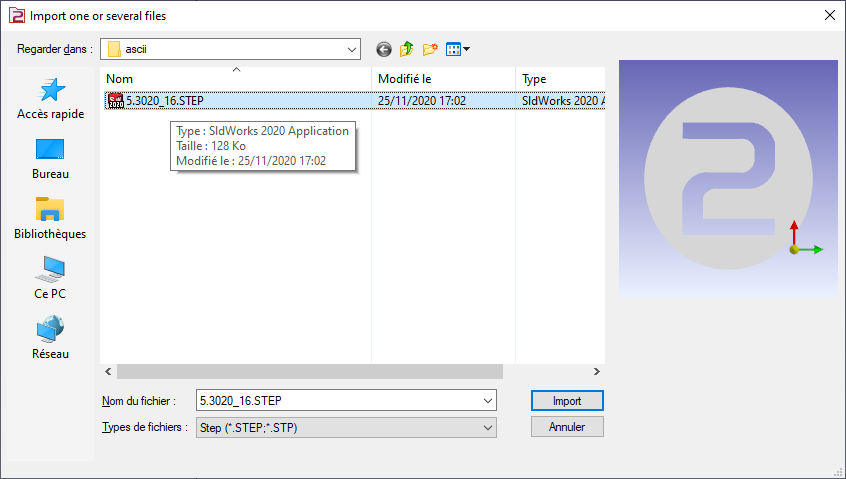

インポートするファイルを選択します

ソリッドに適用するインポートオプションを選択します。

「適用」をクリックします

注：オプション「ワイヤフレームインポート」を有効にすることで、ソリッドCADファイルから軸系をインポートすることもできます。

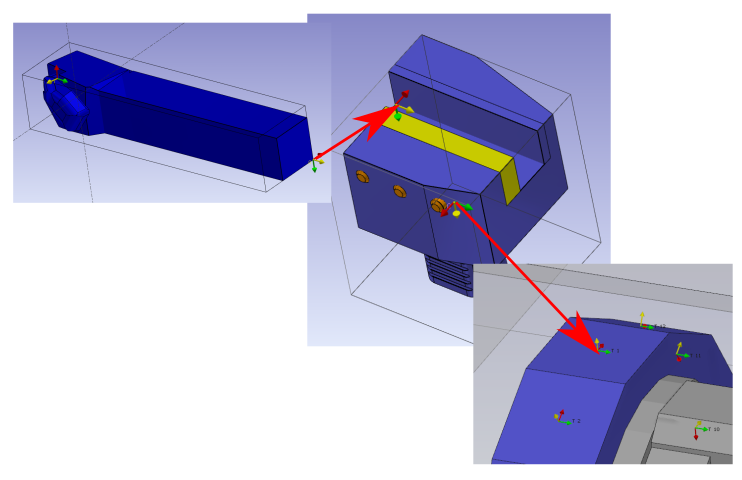

これは、Sandvik、IscarなどのデータベースからSTEPファイルを読み込むことでホルダを作成するのに非常に役立ちます。例えば、右側の画像の旋盤工具に示されているように、インサートの位置のための軸系を復元することができます。

「作成」タブをクリックし、「工具ホルダ」メニューをクリックします

軸系を作成するコマンドをクリックします

軸系位置を定義する工具を選択します

Z軸とX軸の方向付けと軸系を定義する点を定義する面を選択します。

参照軸系0は、前の要素に取り付けられる点を定義します。

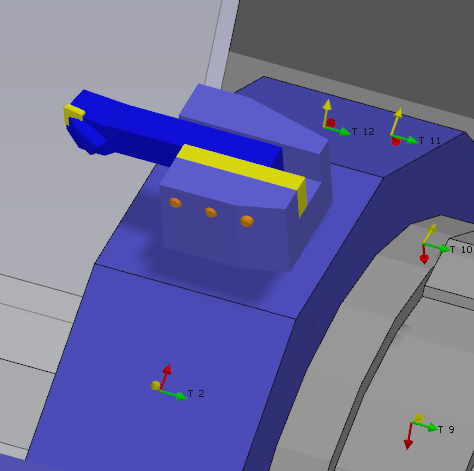

前の要素は工具サポートまたは別の工具ホルダコンポーネントにすることができます。

円の中心を「CTRL + SHIFT」キーを押しながらクリックし、次に円弧のエッジをクリックして選択できます。

"方向の変更"コマンドをチェックしてZ方向を変更します。

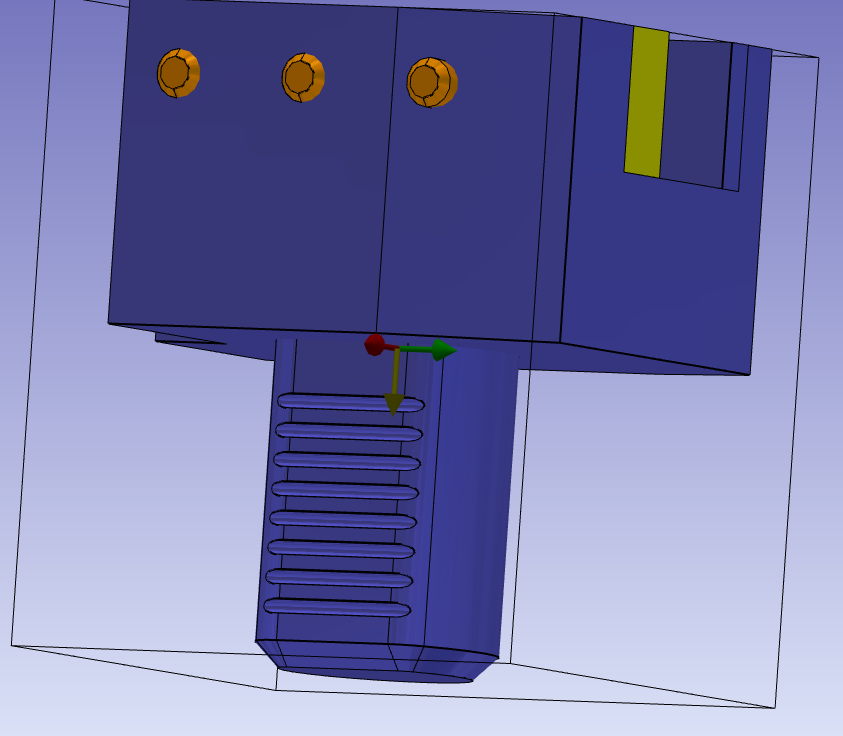

同じコマンドを実行して軸系1を作成します。これは工具または次の要素の取り付け位置になります。

ただし、Z方向を変更するには、挿入軸を選択し、赤い矢印で示されている線を選択します。次に、原点コマンドアイコンを選択して、軸を正しい位置に配置します。

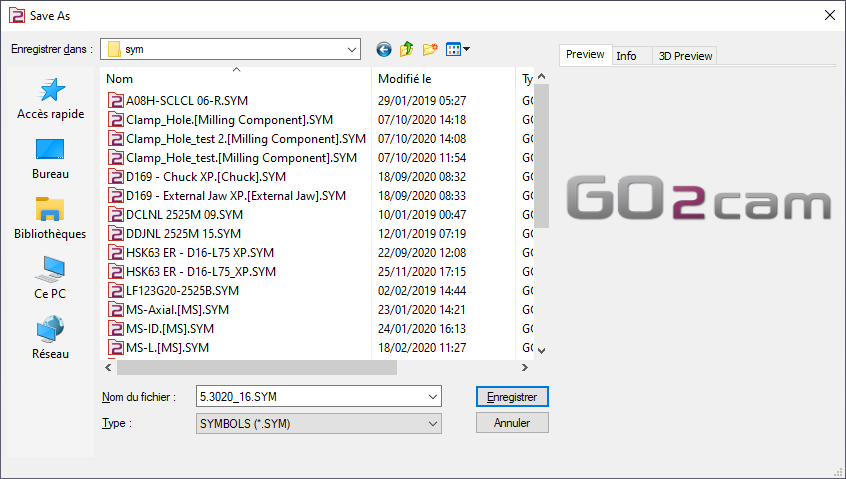

GO2camで使用するために、ファイルをシンボルフォルダに保存します。

右用または左用インサートホルダの工具ホルダの違い

違いは軸系1の位置のみです。

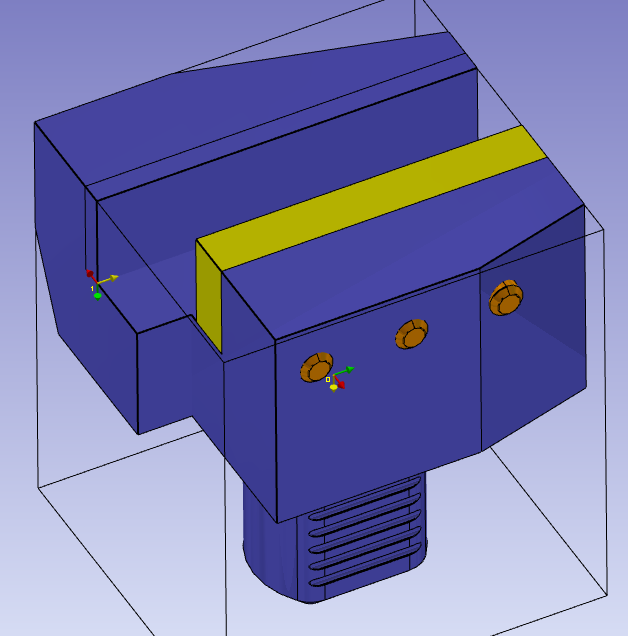

左用インサートホルダの工具ホルダ

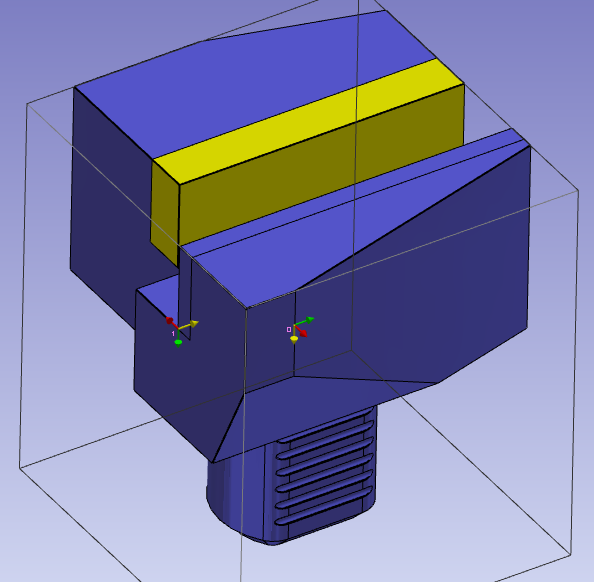

右用インサートホルダの工具ホルダ

要点

  • 軸系0は、タレットまたは工具ホルダに取り付けられた点です。軸系0は、他の工具ホルダの軸系と一致します。

  • ホルダが機械の工具サポートに取り付けられている場合、軸系0は工具サポートに関して対称です。

  • 軸系1は、次のソリッドが取り付けられる点です。これは、次の要素の軸系に従います。

(blue star) シングルターン工具ホルダに関するビデオを見ることができます。

Single Turn Toolholder.png
