はじめに
このページでは、旋盤用の複数ツールホルダを作成する方法について説明します。
|
|
|
工具、シンボル、機械などの作成プロセスは、対話型の軸システムにより、よりスムーズになりました。
|
|
複数ツールホルダの作成
|
ホームページで「クランプ/ツールホルダ」モジュールを選択します。
|
|
|
GOボタンをクリックします |
|
|
インポートするファイルを選択します |
|
|
ソリッドに適用するインポートオプションを選択します。 「適用」をクリックします
注：オプション「ワイヤーフレームインポート」を有効にすることで、ソリッドCADファイルから軸系をインポートすることもできます。 これは、Sandvik、IscarデータベースなどからSTEPファイルをインポートしてホルダを作成するのに非常に役立ちます。たとえば、右側の画像の旋盤工具に示すように、インサートの位置の軸系を復元できます。 |
|
|
|
|
「作成」タブをクリックし、「ツールホルダ」メニューをクリックします |
|
|
軸系を作成するコマンドをクリックします |
|
|
軸系位置を定義する工具を選択します |
|
|
Z軸とX軸の方向を定める面と、軸系を定義する点を指定します。 参照軸系0は、前の要素に取り付けられる点を定義します。 前の要素は、工具サポートまたは別のツールホルダコンポーネントです。 「CTRL + SHIFT」キーを押しながら円の中心をクリックし、円弧のエッジをクリックします。 次に、検証します。 |
|
|
同じコマンドを実行して軸系1を作成します。これは、工具または次の要素の取り付け位置になります。 |
|
|
同じコマンドを繰り返して軸系2を作成します。これも、別の工具または次の要素の取り付け位置になります。 |
|
|

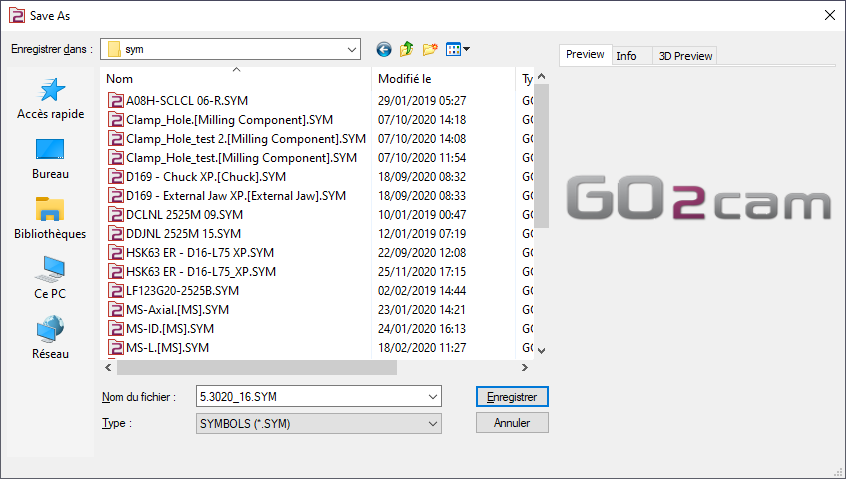

GO2camで使用するために、ファイルをシンボルフォルダに保存します。 |
|
|
|
