はじめに
このページの目的は、旋盤インサートホルダの作成方法を説明することです。
|
|
|
軸のインタラクティブシステムにより、工具、シンボル、機械などの作成プロセスがよりスムーズになりました。
|
|
旋盤インサートホルダの作成
説明は左インサート工具ホルダについて行います。右インサート工具ホルダの作成手順は同じです。両方の例は、このページの「右と左のインサートホルダの違い」にあります。
|
"ホームページ"で"クランプ/工具ホルダ"モジュールを選択します。
|
|
|
GOボタンをクリックします |
|
|

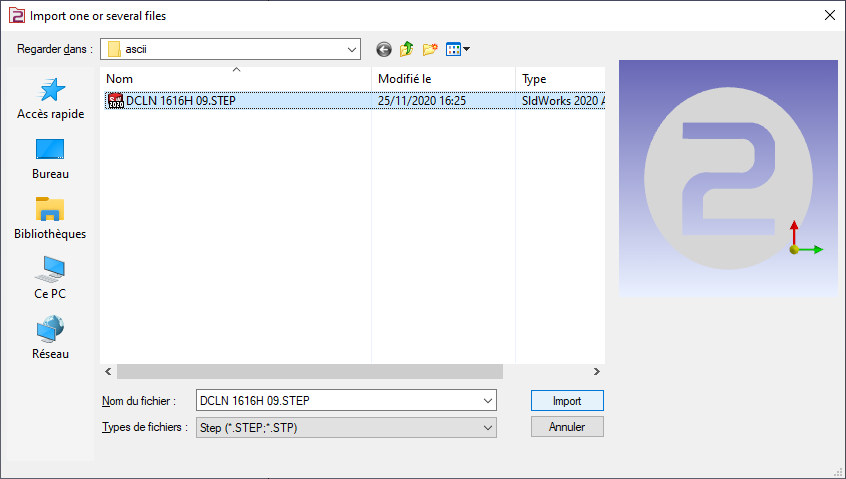

インポートするファイルを選択します |
|
|
ソリッドに適用するインポートオプションを選択します。 "適用"をクリックします
注：'ワイヤーフレームインポート'オプションを有効にすることで、ソリッドCADファイルから軸系をインポートすることもできます。 これは、Sandvik、IscarデータベースなどからSTEPファイルを取り込んでホルダを作成するのに非常に役立ちます。例えば、右側の画像の旋盤工具のように、インサートの位置の軸系を取り戻すことができます。 |
|
|
|
|
"作成"タブをクリックし、次に"工具ホルダ"メニューをクリックします |
|
|
軸系を作成するコマンドをクリックします |
|
|
軸系の位置を定義する工具を選択します |
|
|
Z軸とX軸を向ける面と、軸系を定義する点を指定します。 参照0の軸系は、前の要素に取り付けられる点を定義します。 軸作成アイコンをクリックして配置し、"方向の変更"コマンドをチェックしてZ方向を変更します。 前の要素は、スピンドルまたは別の工具ホルダコンポーネントです。 |
|
|

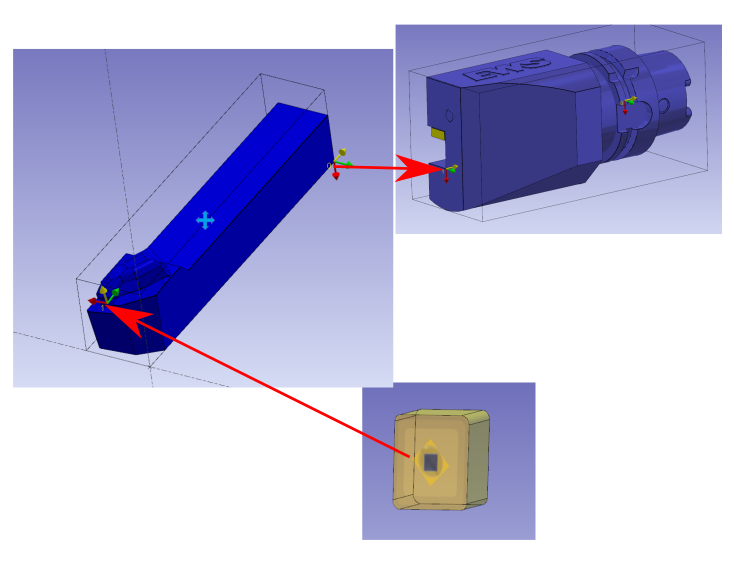

同じコマンドを実行して軸系1を作成します。これはインサートの取り付け位置になります。 正しいZ軸、X軸、インサートの中心を選択してください。 |
|
|

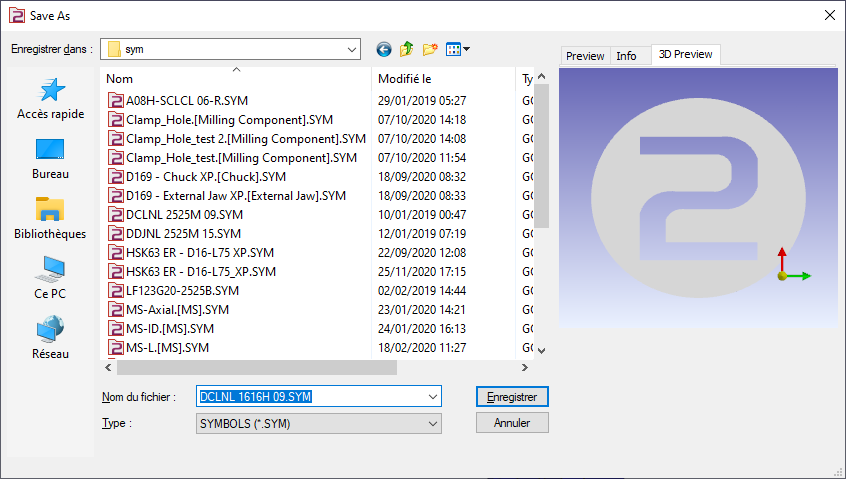

GO2camで使用するために、ファイルをシンボルフォルダに保存します。 |
|
リワークスピンドル用インサートホルダに関する情報
-
リワークスピンドル用インサートホルダを作成する必要がある場合は、メインスピンドル用インサートホルダのように定義します。
-

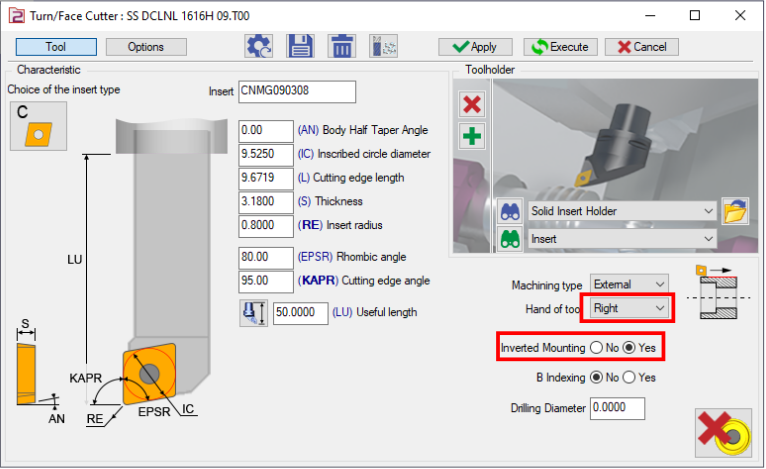

工具を作成する際に使用する場合は、工具の取り付け方向を右に変更し、インサートの取り付けを反転する必要があります。

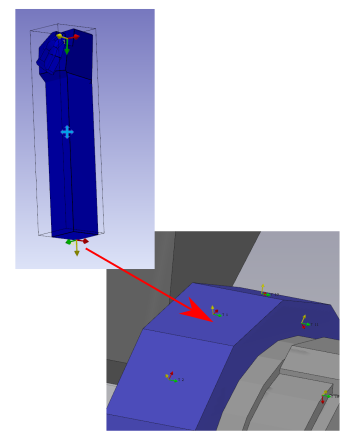

工具を工具サポートに取り付けると、工具は自動的にZ軸を中心に180度回転します。つまり、Z軸とX軸は反対になります。
右と左のインサートホルダの違い

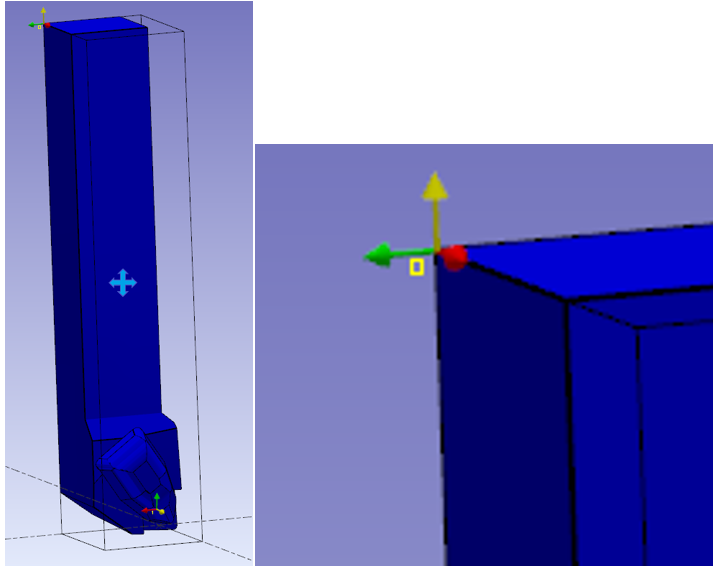

どちらの場合も、軸系0はインサートホルダの反対側の角にあります。
Z軸はインサートと反対です。
X軸は切削の「通常」方向と反対です
|

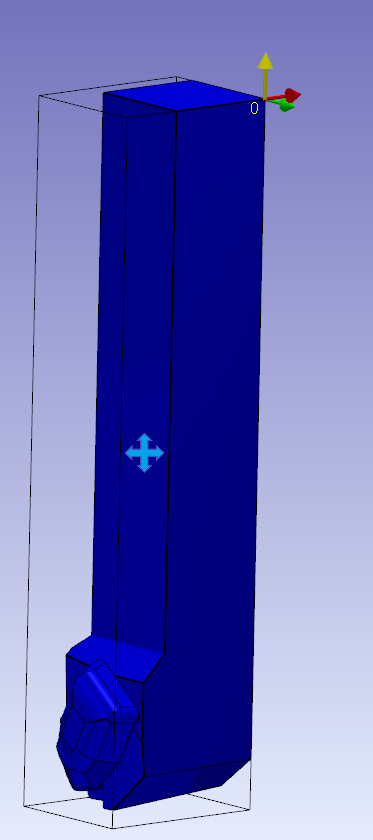

左インサートホルダ |
|
|
右インサートホルダ |
|
重要なポイント
-
軸系0は、タレットまたは工具ホルダへの取り付け点です。軸系0は工具ホルダの軸系と一致します。Z軸はインサートホルダの軸上にあります。X軸は加工の通常方向と反対です。
-
工具が機械の工具サポートに取り付けられている場合、軸系0のZ軸は反転し、X軸は工具サポート軸と一致します。
-
軸系1の原点は、インサートの中心を取り付ける点です。軸系のZは、インサートを取り付ける面の法線です。X軸は、軸系0のZ軸と同じ方向になるようにできるだけ向ける必要があります。
|
|
